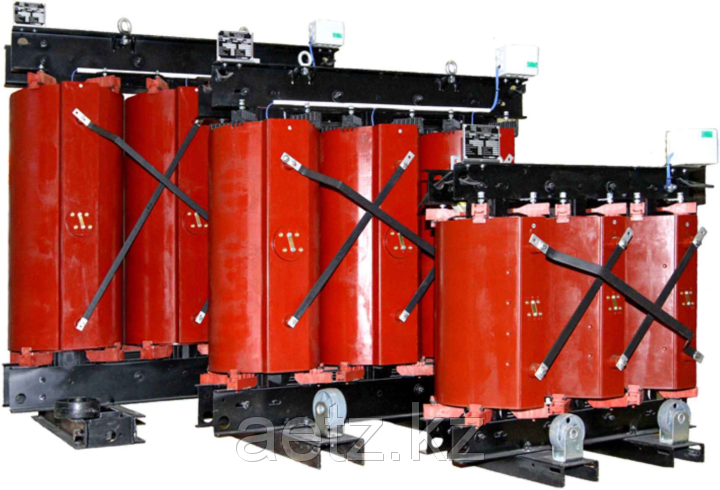

Трансформатор сухой ТСЛ 250-10(6)/0,4 КВА
Трансформатор сухой ТСЛ 250-10(6)/0,4 КВА
Цену уточняйте
В наличии
+7 (717) 257-06-70
243Приемная
  • +7 (708) 800-02-96
    275 Ренат | Менеджер по продажам
  • +7 (700) 500-16-23
    199 Сергей | Менеджер по продажам
  • +7 (708) 800-91-09
    211 Айбек | Менеджер проектов
  • +7 (717) 257-06-70
    232 Анастасия | Маркетолог
Описание
Характеристики
Информация для заказа

Трансформаторы ТСЛ «Трансформер» мощностью 25-3150 кВА, классом напряжения 6/10 кВ, 20 кВ, 35 кВ производятся на подольском трансформаторном заводе группы «Трансформер». Сухие трансформаторы с литой изоляцией разработаны специально для установки во встроенные подстанции. Данный тип трансформаторов характеризуется уменьшенными габаритами, пониженным уровнем шума, устойчивостью к сейсмическим воздействиям силой 9 баллов (по шкале MSK-64).

Преимущества трансформаторов ТСЛ:



— компактность: меньшие габариты по сравнению с силовыми трансформаторами ТМГ;

— пожаробезопасность: в качестве диэлектрика используется огнестойкая, самогасящая смола;

— экологическая чистота: не выделяют вредных веществ во время пожара, отсутствует проблема выброса масла;

— устойчивость к воздействию пыли, влаги и плесени;

— минимальные эксплуатационные затраты.





Технические характеристики сухих трансформаторов с литой изоляцией

Тип трансформатора

ТСЛ

Мощность

25-3150 кВА

Группа соединения обмоток

D/Yn-11, Y/Yn-0, другие по требованию заказчика

Материал обмоток ВН и НН

алюминий/медь

Номинальное высшее напряжение

(3, 6, 10, 20, 35 кВ)±2×2,5%

Номинальное низшее напряжение

230, 400, 690 В;  6, 10 кВ

Класс напряжения электрооборудования

10, 20, 35 кВ

Уровень частичных разрядов

≤10 пК

Класс нагревостойкости

F (155ºС)

Класс пожаробезопасности

F1

Класс экологической безопасности

E2

Номинальное значение климатических факторов

У3, УХЛ3 по ГОСТ 15150-69

Охлаждение

AN (естественное)
AF (принудительное)

Степень защиты

без защитного кожуха – IP00
в металлическом кожухе – от IP10 до IP33

Температура эксплуатации, транспортировки и хранения

-25 … +40 ºС для У3

-60 ... +40 ºС для УХЛ3

Срок службы

30 лет

Гарантийный срок

до 5 лет

Стандарт

ГОСТ 11677-85, ГОСТ Р52719


Технические характеристики трансформаторов ТСЛ 6(10) кВ с нормальными потерями

Мощность,
кВА

UHl (кВ)

Потери (Вт)

Ток х.х. Io
(%)

Uкз
(%)

Уровень шума (dBA), не более

Масса
(кг.)

Po

Pcc (115°C)

норм.

пониж.

25

6, 10

180

450

3,0

4,5

66

59

250

40

6, 10

230

550

3,0

4,5

66

59

350

63

6, 10

350

1200

3,0

4.5

66

59

460

100

6, 10

420

2100

1.5

6,0

66

59

550

160

6, 10

580

2800

1,5

6,0

68

62

630

250

6, 10

750

3650

1,0

6,0

73

65

930

400

6, 10

1150

5500

1,0

6,0

76

66

1300

630

6, 10

1500

6400

0,8

6,0

77

69

1680

1000

6, 10

2200

9000

0,8

6,0

78

70

2480

1250

6, 10

2600

11700

0,8

6,0

79

73

2850

1600

6, 10

3000

10800

0,6

6,0

80

74

3850

2000

6, 10

3500

15000

0,6

6,0

81

75

4050

2500

6, 10

4200

19500

0,6

6,0

82

76

4800


Технические характеристики трансформаторов ТСЛ 20 кВ с нормальными потерями

Мощность,

кВА

Напряжение

Схема и группа соединения

Uк, %

Iхх,%

Потери, Вт

Уровень шума (dBA)

Вес,

кг.



ВН, кВ

НН,

В



х.х, Вт

к.з, кВт*

норм.

пониж.

H



1000

20

400

Д/Yн-11

У/Ун-0

6,0

0,6

2300

11000

78

70

2500



1250

Д/Yн-11

У/Ун-0

6,0

0,6

2800

13100

79

73

2850



1600

Д/Yн-11

У/Ун-0

6,0

0,6

3100

16000

80

74

4200



2000

Д/Yн-11

У/Ун-0

6,0

0,6

3500

20000

81

75

4800



2500

Д/Yн-11

У/Ун-0

6,0

0,6

5200

23000

82

76

5800





 *Потери короткого замыкания приведены к температуре 115 °С.



Комплектация трансформаторов ТСЛ

Обязательная комплектация для всех трансформаторов ТСЛ марки «Трансформер» – микропроцессорный блок защиты производства «Tecsystem» и комплект колес.

В дополнительный перечень аксессуаров для трансформаторов могут входить: комплект вентиляторов, шкаф тепловой защиты, шкаф тепловой защиты и управления вентиляцией, виброгасители.


Защитный кожух трансформатора ТСЛ

Кожух представляет собой металлический короб, защищающий трансформатор от попадания посторонних предметов, дождя и конденсата. Кожух необходим в случае, когда трансформатор ТСЛ устанавливается на открытой площадке (к примеру, в производственном цехе), в помещении с повышенной влажностью либо в месте возможного падания воды на работающий трансформатор (например, в подвале). Сухие трансформаторы с литой изоляцией, поставляемые в кожухе, маркируются как ТСЗЛ, где буква «З» указывает на защищенность трансформатора.

Конструкция кожуха трансформатора максимально проста в сборке и удобна в обслуживании. Распашные дверцы со стороны ВН и НН позволяют без труда производить переключения, а также профилактические работы – осмотр трансформатора, протяжку контактных и резьбовых соединений.

Базовое исполнение кожуха – IP21 с кабельными вводами ВН и НН снизу.

Защита трансформатора ТСЛ от перегрузок

Сухой трансформатор с литой изоляцией рассчитан на работу с номинальной мощностью при максимальной температуре окружающей среды 40°С. Допускается использование трансформатора при более высокой температуре с уменьшением мощности согласно таблице.

Максимальная температура

окружающей среды

Допустимая перегрузка

 40 °С

Р

45 °С

0,97Р

 50 °С

0,94Р

55 °С

0,9Р

Р- номинальная нагрузка

Трансформаторы типа ТСЛ могут кратковременно работать при перегрузке без уменьшения срока службы. При этом величина перегрузки ограничивается классом нагревостойкости обмоток. Для класса изоляции F это величина составляет 155 °С. Такая температура в обмотках сухого литого трансформатора достигается при условии, что трансформатор работает длительное время при номинальной нагрузке и температуре окружающей среды 40°С.

Если температура окружающей среды ниже 40 °С и (или) предыдущая нагрузка была меньше номинальной, температура обмоток трансформатора также будет ниже допустимого максимума. Эта температурная разница может быть использована для кратковременной перегрузки.

Тепловая защита трансформатора ТСЛ

Тепловая защита обмоток трансформатора «Трансформер» реализуется с помощью датчиков типа РТ100 с линейной характеристикой. В стандартном исполнении датчики устанавливаются на каждую обмотку низкого напряжения. Трансформатор комплектуется программируемым микропроцессорным блоком защиты типа Т-154 производства «Tecsystem» (Италия) с инструкцией по установке и программированию на русском языке. Использование линейных датчиков РТ100 и микропроцессорного блока защиты Т-154 дает возможность гибкого выбора температур предаварийного режима, а также температур включения и отключения вентиляторов, устанавливаемых на трансформаторе.

Значение температуры обмоток, рекомендуемое изготовителем:
– сигнализация о начале перегрева – 140 °С;
– отключение трансформатора – 150 °С;
– включение принудительной вентиляции – 100 °С;
– отключение принудительной вентиляции – 90 °С.

Изменение значения производится на передней панели реле Т-154 при работающем трансформаторе.

Упаковка трансформатора ТСЛ

Упаковка сухого трансформатора с литой изоляцией производится в полиэтиленовую защитную пленку или в деревянный ящик, защищающий от воды и механических повреждений. Способ упаковки согласовывается с заказчиком.

Транспортировка трансформатора ТСЛ

Трансформатор перевозится полностью собранным и упакованным. Доставка возможна любым видом транспорта.

При перевозке трансформатора необходимо закрепить изделие для предотвращения опрокидывания и повреждений. Это можно сделать с помощью мягких автомобильных ремней (не менее двух на изделие), растяжек и брусков. Трансформаторы устанавливаются длинной стороной по ходу движения.

Завод-изготовитель рекомендует автомобильную перевозку на грузовых машинах с деревянным полом, наиболее подходящим для установки распорных и упорных брусков. Скорость движения автотранспорта – не более 60 км/ч по асфальтированным дорогам и не более 40 км/ч - по грунтовым.











Основные
Способ охлаждения обмотокСухой
Пользовательские характеристики
СостояниеНовое
Тип изоляциилитая
