Трансформаторы напряжения НТМИ-6

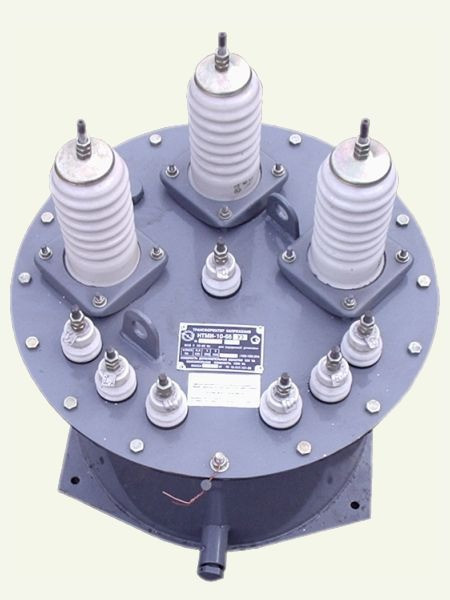

  Трансформаторы напряжения НТМИ-6, фото 1
 Трансформаторы напряжения НТМИ-6, фото 2  Трансформаторы напряжения НТМИ-6, фото 3  Трансформаторы напряжения НТМИ-6, фото 4
В наличииОптом и в розницу

Оптовые и розничные цены уточняйте

Написать
  • +7 показать номер +77172570670 Приемная
  • +77075554401 Менеджер по продажам
  • +77477776289 Менеджер по продажам
  • +77477774026 Исполнительный директор
  • +77477776060 Начальник отдела продаж
  • Контакты
    • Телефон:
      +77172570670, Приемная
      +77075554401, Менеджер по продажам
      +77477776289, Менеджер по продажам
      +77477774026, Исполнительный директор
      +77477776060, Начальник отдела продаж
    • Контактное лицо:
      Отдел продаж
    • Адрес:
      ул. Орлыколь 2/1, Астана, Казахстан
    • Email:
      info@aetz.kz

Трехфазные трансформаторы напряжения масляные типа «НТМИ», предназначены для масштабного преобразования электрического напряжения переменного тока с целью дальнейшего измерения и подачи на приборы защиты и сигнализации в цепях автоматики изолированной нейтралью. Применяется для понижения высокого напряжения 6 или 10 кВ до 100 В, а также для учета, том числе коммерческого и защитных устройств электрической энергии в электроустановках переменного тока.

Трансформатор соответствует требованиям ТУ 659 РК 0001 0033-22 и ГОСТ 1983-2001.

Условия эксплуатации НТМИ-10

- трансформатор предназначен для эксплуатации в районах с умеренным и холодном климате, при:
- не взрывоопасной и химически активной среде;
- высоте установки над уровнем моря: не более 1000 м;
- трансформатор не рассчитан для работы в условиях: тряски, вибрации, ударов;
- режим работы: длительный;
- температура окружающего воздуха - 45°С до + 40°С (исполнение У3). от -10°С до +50°С (ис-полнение Т3).

Обозначение трансформатора НТМИ-10 при заказе

НТМИ - 10(6)-У3(Т3)
НТ — трансформатор напряжения
М — охлаждение масляное с естественной циркуляцией воздуха и масла
И — измерительный
10(6) — номинальное напряжение обмотки ВН, кВ
У3(Т3) — климатическое исполнение и категория размещения по ГОСТ 15150

Конструкция трансформаторов НТМИ-10

Баки трансформаторов сварные. Подъем трансформатора в сборе осуществляется за скобы, расположенные на крышке трансформатора. Внизу расположены пробка для спуска масла, пробка для заливки масла и взятия пробы масла, болт заземления. На крышке бака имеется вводы ВН, НН, пробка для доливки масла.

Активная часть состоит из магнитопровода, изготовленных из холоднокатаной электротехнической стали, обмоток, отводов ВН и НН. Обмотки трансформаторов из медных проводов. Вводы ВН и НН наружной установки, съемные, изоляторы проходные фарфоровые.

Окончательная сборка выполняется тщательно и точно согласно КД. Обмотки устанавливаются, и крепятся на соответствующих стержнях магнитопровода, после чего выполняется монтаж ярма, электрические соединения и сушка под вакуумом. Перед установкой активной части в бак трансформатора, проверяется соединение обмоток, коэффициент трансформации и угловая погрешность сдвига фазных векторов.

После тщательной сушки и проверки моментов затяжки болтовых соединений активная часть устанавливается в бак трансформатора, крепится крышка трансформатора и заполняется маслом. На этапе окончательного монтажа, трансформатор комплектуется заказанными аксессуарами.

Все трансформаторы подвергаются типовым и приемо-сдаточным испытаниям согласно ГОСТ 11677 и нормативной документации.
