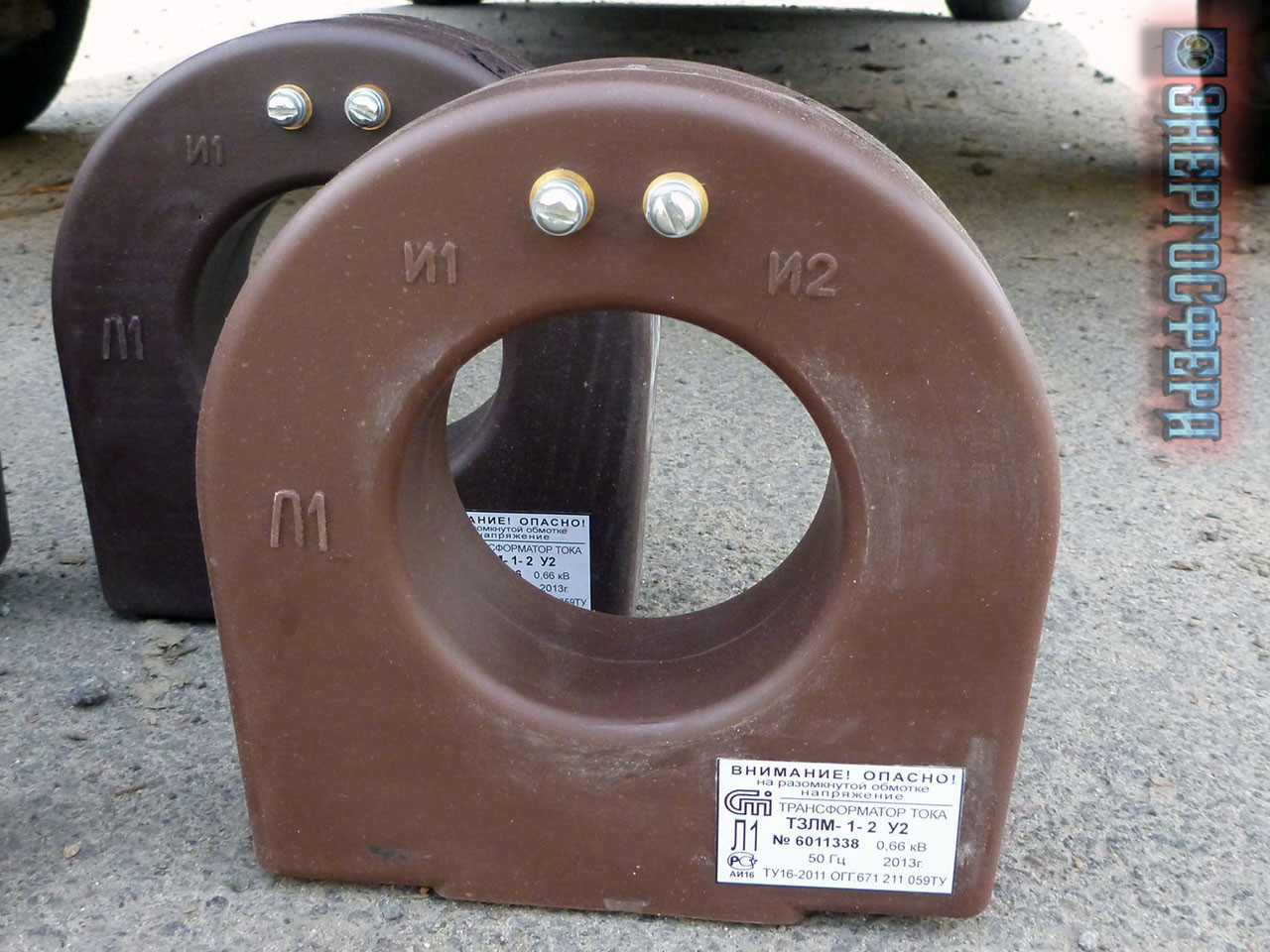

Трансформатор ТЗЛМ-1-2
Цену уточняйте
В наличииОписание
Характеристики
Информация для заказа
Трансформатор ТЗЛМ-1-2 является трансформатором тока нулевой последовательности, и предназначен для установки на кабель. Используется для подачи напряжения в цепь релейной защиты при замыкании на землю какой-либо из жил трехфазного кабеля. Трансформатор ТЗЛМ-1-2 установливают в комплектные распределительные устройства. Для установки на АС применяются трансформаторы в литом корпусе типа ТЗЛМ-1-2. Также изготавливаются трансформаторы в пластиковом корпусе - ТЗЛМ-1-1.
Трансформатор ТЗЛМ-1-2 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Конструкция трансформатора ТЗЛМ-1-2. Трансформатор ТЗЛМ-1-2 изготавливается в литом корпусе с диаметром окна 101мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичную обмотку тороидального типа наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля.
Основной принцип работы. В окне трансформатора расположен трехфазный кабель. В нормальном режиме работы все фазы смещены на одинаковые углы. Этим осуществляется компенсация магнитных полей от протекающих по кабелю токов. При замыкании какой либо из жил нарушается симметрия, возникают токи нулевой последовательности, которые наводят напряжение в трансформаторе. Таким образом осуществляется управление работой реле.
Трансформатор ТЗЛМ-1-2 изготавливают в климатическом исполнении “У”, категории размещения 2 и его необходимо эксплуатировать при следующих условиях:
- установку необходимо производить на высоте не превышающей 1000м над уровнем моря (под заказ возможна поставка трансформаторов для работы на высоте выше 1000м);
- верхнее значение температуры внутри КРУ +50°C, нижнее согласно ГОСТ 15543.1;
- допускается влажность воздуха 100%, при температуре +25°C;
- неагрессивная и не взрывоопасная окружающая среда;
- положение в котором может работать трансформатор – любое.
Чертеж, габаритные и установочные размеры трансформатора ТЗЛМ-1-2
Трансформатор ТЗЛМ-1-2. Основные технические характеристики:
| Параметр | Величина |
| Напряжение сети, В | 660* |
| Частота сети, Гц | 50 |
| Коэффициент трансформации | 25/1 |
| Односекундный ток термической стойкости, А | 140 |
| Наименование реле | Шкала реле, А | Ток уставки, А | Чувствительность срабатывания защиты по первичному току, А | ||
| с одним включенным трансформатором | 2 последовательно включенных трансформатора | 2 параллельно включенных трансформатора | |||
| РТ-140/0,2 | 0,1-0,2 | 0,1 | 8,5 | 10,2 | 12,5 |
| РТЗ-51 | 0,02-0,1 | 0,03 | 2,8 | 3,2 | 4,8 |
Трансформатор ТЗЛМ-1-2 так-же предназначен для работы с микропроцессорными реле типа БМРЗ - производитель НТЦ “Механотроника”, типа 75J60 – производитель “Siemens”, типа P120, P140 – производитель “Alstom”.
* Возможна установка трансформаторов в высоковольтных шинных или кабельных линиях на номинальное напряжение 3-110 кВ при условии, что главная изоляция между вторичной обмоткой трансформатора и токопроводящими жилами (шина, кабель) обеспечивается изоляцией кабеля (шины) или воздушным зазором.
Конструкция трансформатора ТЗЛМ-1-2. Трансформатор ТЗЛМ-1-2 изготавливается в литом корпусе с диаметром окна 101мм. Трансформатор изготовлен в виде опорной конструкции. Роль первичной обмотки выполняет трехфазный кабель, который пропускается через окно трансформатора. Вторичную обмотку тороидального типа наматывают на магнитопровод, помещают в корпус, и заливают эпоксидным компаундом. Магнитопровод изготавливают из высококачественной электротехнической стали. Изоляция между первичной и вторичной обмоткой трансформатора обеспечивается изоляцией кабеля.
| Основные | |
|---|---|
| Напряжение | 660 кВ |
| Номинальный ток | 140 А |
| Частота тока | 50 Гц |
- Цена: Цену уточняйте
