Условия эксплуатации
1. Возможность использования различных способов присоединения проводников и широкий выбор дополнительных принадлежностей облегчают применение автоматических выключателей;
2. Воздушные автоматические выключатели Metasol имеют полный набор всех необходимых функций: защита от сверхтоков, координация с другими аппаратами защиты, мониторинг питающей сети, измерение, диагностика, анализ и передача данных;
3. Указанные изготовителем электрические и механические характеристики действительны для диапазона температур от -40 до +40°С. Рекомендуемая температура хранения: -60 до +60°С.
Основные параметры

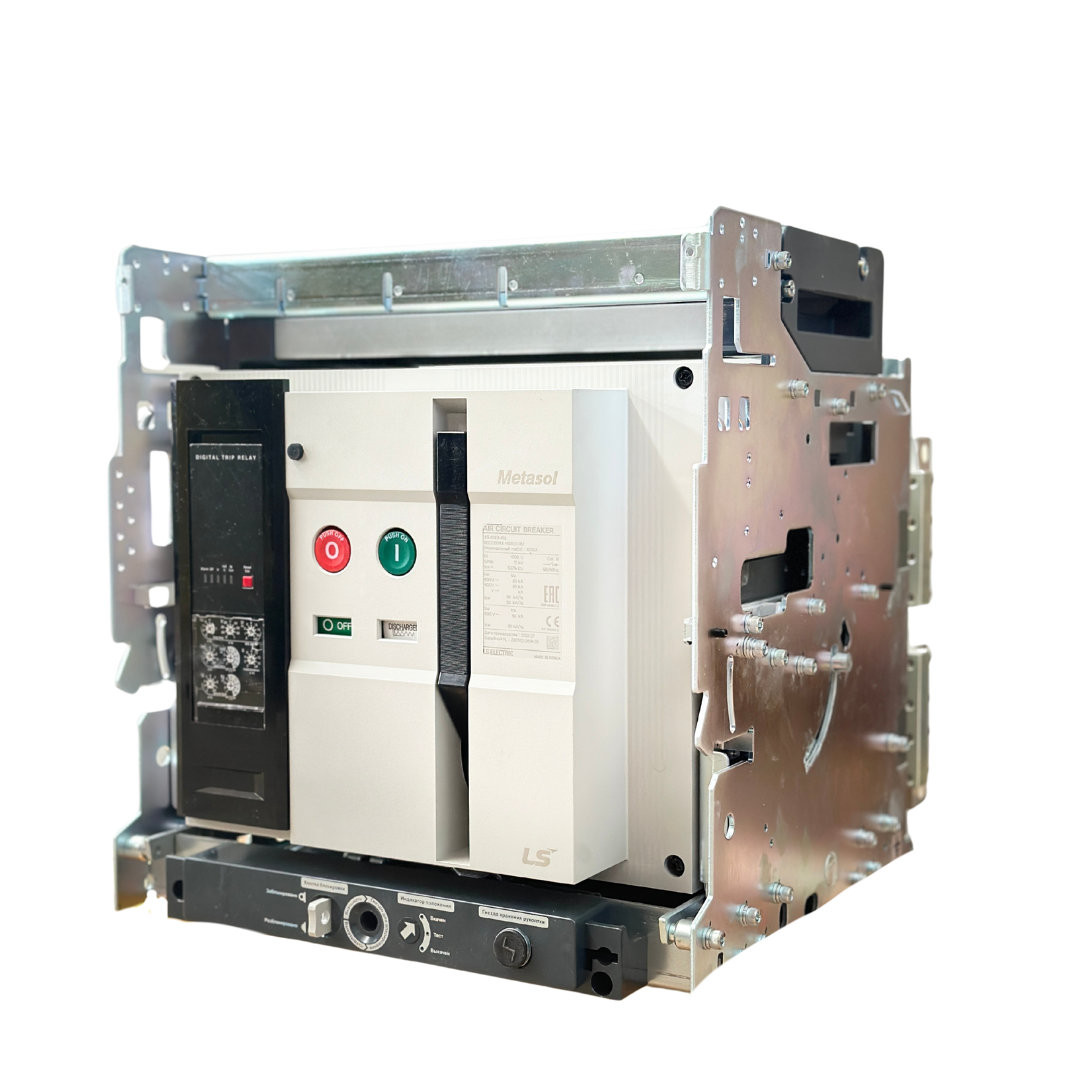

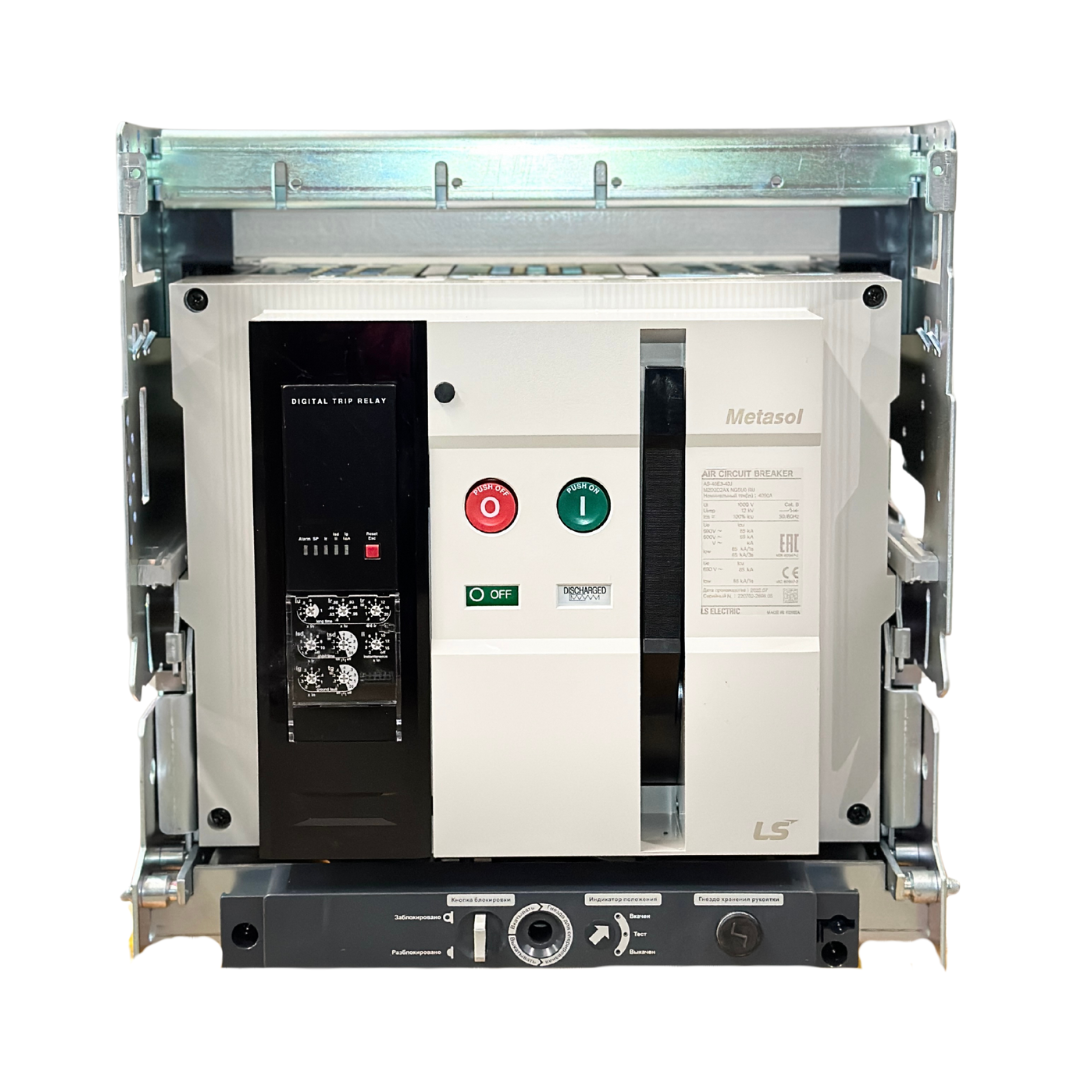

Metasol ACB - это полный модельный ряд высококачественных воздушных автоматических выключателей с высокой отключающей способностью, выпускаемых в корпусах трёх типоразмеров.
Возможность использования различных способов присоединения проводников и два типа исполнения: стационарный и выкатной в корзине, позволяют адаптировать наши выключатели для использования в любых распределительных пунктах и щитах 0.4 кВ.
Широкий выбор дополнительных принадлежностей позволяет решать любые производственные задачи.
Выключатели имеют полный набор всех необходимых функций защиты: от межфазных КЗ, от замыканий на землю, защита от перегрузки, защита от повышения и понижения напряжения и частоты, от небаланса токов и напряжений, защита по дифференциальному току, функция логической селективности.
ВОЗМОЖНОСТИ ИСПОЛЬЗОВАНИЯ
1. Возможность каскадного включения, обеспечение селективности, координация устройств защиты;
2. Экономичная система защиты с обеспечением требуемой селективности;
3. Гарантированная безопасность электроустановки;
4. Уменьшение нагрузки на компоненты и сокращение вероятности их повреждения;
5. Гарантированный срок службы.

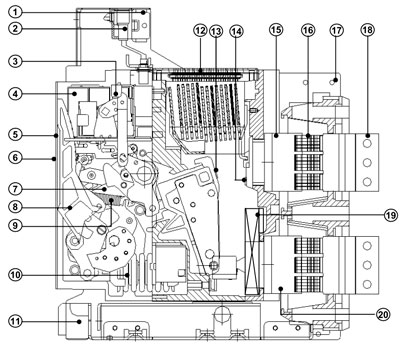

КОНСТРУКЦИЯ
1. Соединитель цепи управления
2. Зажим цепи управления
3. Вспомогательные контакты
4. Катушка включения автоматического выключателя, независимый
расцепитель и минимальный расцепитель напряжения
5. Микропроцессорный расцепитель
6. Передняя крышка
7. Механизм автоматического выключателя
8. Рукоятка взвода пружины
9. Пружина отключения
10. Пружина включения
11. Устройство выкатывания/вкатывания
12. Дугогасительная камера
13. Подвижный контакт
14. Неподвижный контакт
15. Выводы для подачи питания
16. Штыревой вывод корзины
17. Корзина
18. Вывод автоматического выключателя для присоединения внешнего проводника
19. Трансформатор тока
20. Выводы для соединения с нагрузкой
