Камеры одностороннего обслуживания серии КСО-366 (М)

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

●в части воздействия климатических факторов внешней среды исполнение - У категории 3 по ГОСТ 12150-69 и ГОСТ 15543.1-89;
●применяются в закрытых распределительных устройствах внутри помещений и в электроустановках с частыми коммутационными операциями;
●температура окружающего воздуха в помещении РУ от -20 до +40°C;
●высота установки камер над уровнем моря - не более 1 000 м;
●допускается применение на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90;
●окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
●номинальный режим работы – продолжительный;
●рабочее положение в пространстве - вертикальное, допустимое отклонение не более +5 градусов от вертикали

Основные параметры

Основные параметры:

Наименования параметров

 Значения параметров

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

630

Номинальный ток главных цепей камер, А

630

Номинальный ток главных цепей камер с предохранителями, А

630

Номинальный ток электродинамической стойкости главных цепей камеры

с выключателями нагрузки, кА

16

Вид изоляции

Воздушная

Вид присоединений

- кабельное

- шинное

Условия обслуживания

Односторонее

Степень защиты ГОСТ 14254-96

IР00

Габаритные размеры ВхГхШ, мм

2230х800х850

Номер схемы главных цепей

Исполнение

ЗН-630

Камеры с высоковольтными выключателями нагрузки типа ВНА и

заземлителями без предохранителей

4Н-630

Камеры с высоковольтными выключателями нагрузки типа ВНА и

заземлителями с предохранителями

5Н-630

Камеры с высоковольтными выключателями нагрузки типа ВНА и

заземлителями с предохранителями и трансформаторами тока

10-630

Камеры с трансформатором напряжения

13-630,14-630,15-630

Камеры заземления сборных шин

18

Камеры с секционным выключателем

ШМ

Шинный мост без разъединителей

ШМР

Шинный мост с разъединителем

Система сборных шин - однорядная с не изолированными шинами

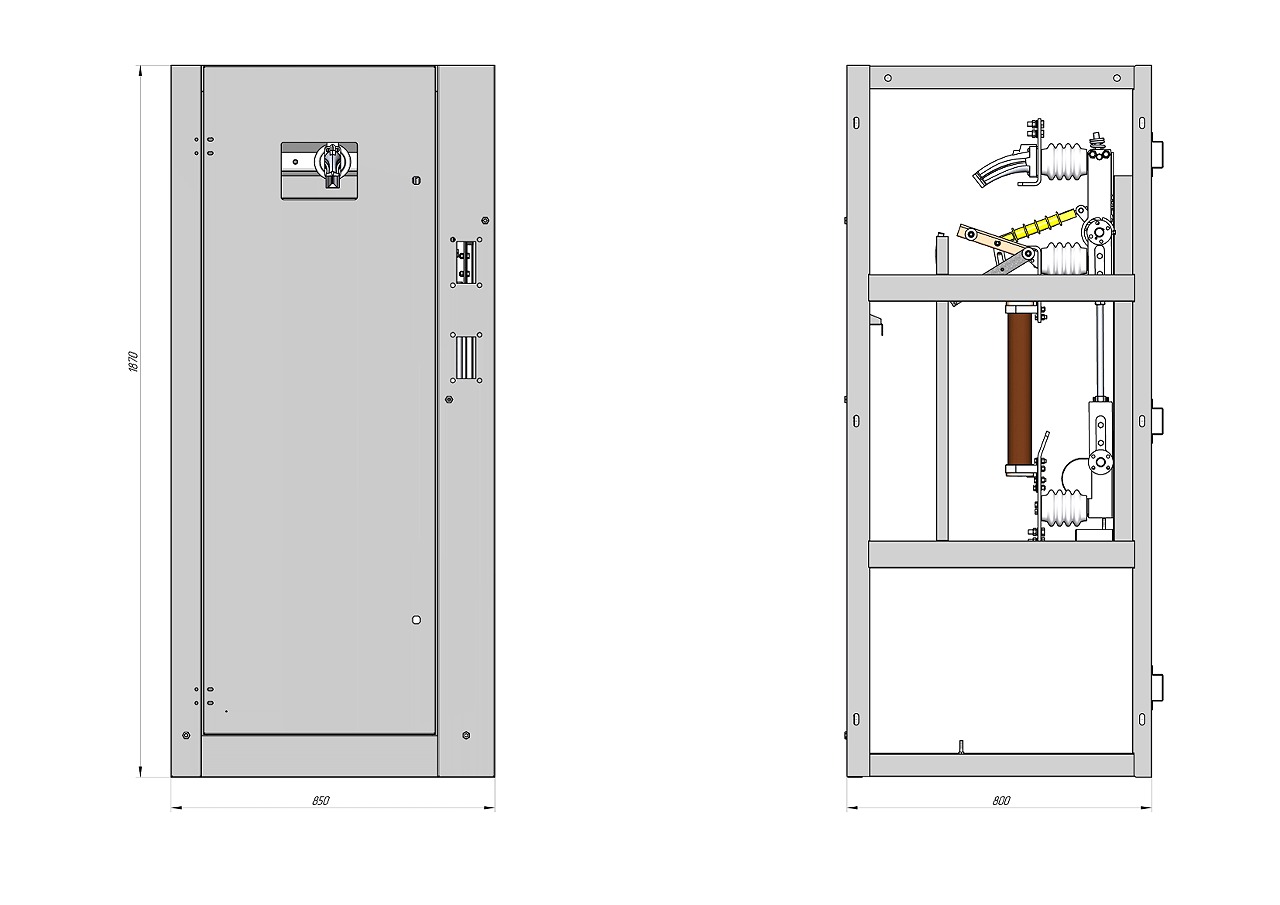

Схемы

1.Выключатель нагрузки
2.Предохранители высоковольтные
3.Заземляющие ножи (заземлитель)
4.Изоляторы сборных шин
5.Смотровое окно
6.Защитное ограждение сборных шин
7.Привод заземляющих ножей
8.Привод главных ножей выключателя нагрузки
9.Направляющие для установки изолирующей перегородки
10.Тяги приводов
