Основные параметры
Основные параметры
|
Наименования параметров |
Значения параметров |
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток сборных шин, А |
до 2500 |
|
Номинальный ток главных цепей камер, А |
от 630 до 2500 |
|
Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
|
Номинальный ток отключения главных коммутационных аппаратов камер, кА
|
25
|
|
Вакуумных выключателей |
31,5 |
|
Выключателей нагрузки |
10 |
|
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА |
51
|
|
Ток термической стойкости (3 сек) камер, кА |
20,0 |
|
Номинальное напряжение вторичных цепей (постоянного/переменного тока), В |
110/220 |
|
Вид изоляции |
Воздушная |
|
Вид присоединений |
- кабельное - шинное |
|
Условия обслуживания |
Односторонее |
|
Степень защиты ГОСТ 14254-96 |
IР20 |
|
Габаритные размеры ВхГхШ, мм |
2300х1000х900 |
*При заказе выше 1600А габаритные размеры будут меняться.
КСО-А12-10-Х-Х-УЗ
1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; У3; УХЛ1
2. Номинальный ток главных цепей
3. Номер схемы главных цепей (по приложению)
4. Номинальное напряжение камеры, кВ
5. Номер серии исполнения
6. Камера сборная одностороннего обслуживания

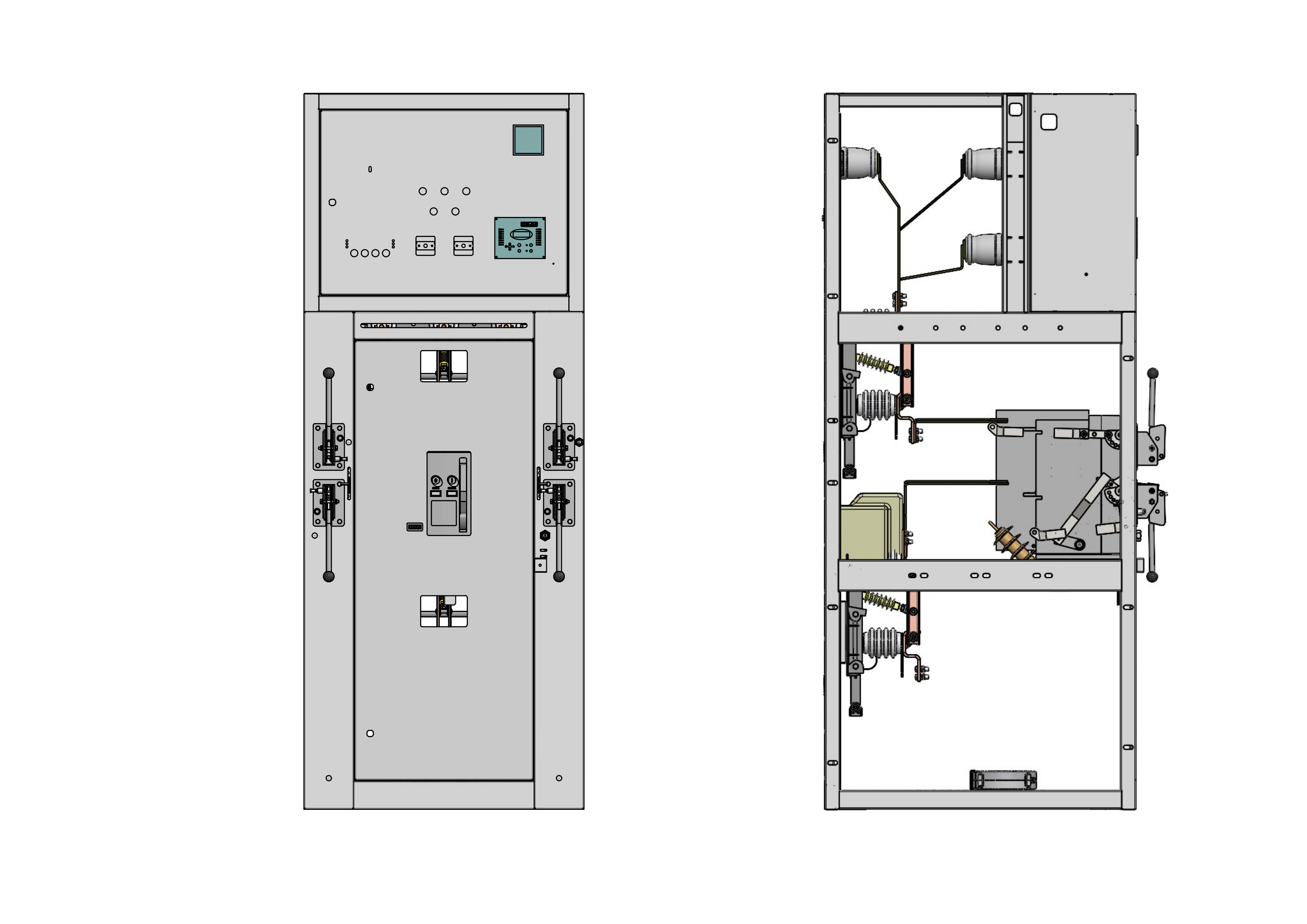

Внешний вид КСО-А12-10
*Рисунок*
Место под счетчик
Микропроцессорный блок
Кнопка управления ВВ
Смотровое окно
Фаза А
Фаза С
Фаза В
Шинный разъединитель
ТОЛ 10
Линейный разъединитель
ТЗЛМ
Отсек РЗиА
Вакуумный выключатель AVL
Привод заземляющих ножей
Привод главных ножей
ОПН
Кабельный отсек
Схемы
Основные параметры
Основные параметры
|
Наименования параметров |
Значения параметров |
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток сборных шин, А |
до 2500 |
|
Номинальный ток главных цепей камер, А |
от 630 до 2500 |
|
Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
|
Номинальный ток отключения главных коммутационных аппаратов камер, кА
|
25
|
|
Вакуумных выключателей |
31,5 |
|
Выключателей нагрузки |
10 |
|
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА |
51
|
|
Ток термической стойкости (3 сек) камер, кА |
20,0 |
|
Номинальное напряжение вторичных цепей (постоянного/переменного тока), В |
110/220 |
|
Вид изоляции |
Воздушная |
|
Вид присоединений |
- кабельное - шинное |
|
Условия обслуживания |
Односторонее |
|
Степень защиты ГОСТ 14254-96 |
IР20 |
|
Габаритные размеры ВхГхШ, мм |
2300х1000х900 |
*При заказе выше 1600А габаритные размеры будут меняться.
КСО-А12-10-Х-Х-УЗ
1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; У3; УХЛ1
2. Номинальный ток главных цепей
3. Номер схемы главных цепей (по приложению)
4. Номинальное напряжение камеры, кВ
5. Номер серии исполнения
6. Камера сборная одностороннего обслуживания
Внешний вид КСО-А12-10
*Рисунок*
Место под счетчик
Микропроцессорный блок
Кнопка управления ВВ
Смотровое окно
Фаза А
Фаза С
Фаза В
Шинный разъединитель
ТОЛ 10
Линейный разъединитель
ТЗЛМ
Отсек РЗиА
Вакуумный выключатель AVL
Привод заземляющих ножей
Привод главных ножей
ОПН
Кабельный отсек
Схемы
Камеры номинального напряжения 6 и 10 кВ переменного трёхфазного тока частоты 50 Гц предназначены для распределительных устройств сетей с изолированной или заземлённой, через дугогасительный реактор, нейтралью.
Камеры КСО-А12-10 являются аналогом камер КСО2-10. Их применяют в закрытых распределительных устройствах, для питания электроустановок с частыми коммутационными операциями.
*При заказе выше 1600А габаритные размеры будут меняться.
Основные параметры
|
Наименования параметров |
Значения параметров |
|
Номинальное напряжение, кВ |
6; 10 |
|
Наибольшее рабочее напряжение, кВ |
7,2; 12 |
|
Номинальный ток сборных шин, А |
до 2500 |
|
Номинальный ток главных цепей камер, А |
от 630 до 2500 |
|
Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А |
630 |
|
Номинальный ток отключения главных коммутационных аппаратов камер, кА
|
25
|
|
Вакуумных выключателей |
31,5 |
|
Выключателей нагрузки |
10 |
|
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА |
51
|
|
Ток термической стойкости (3 сек) камер, кА |
20,0 |
|
Номинальное напряжение вторичных цепей (постоянного/переменного тока), В |
110/220 |
|
Вид изоляции |
Воздушная |
|
Вид присоединений |
- кабельное - шинное |
|
Условия обслуживания |
Односторонее |
|
Степень защиты ГОСТ 14254-96 |
IР20 |
|
Габаритные размеры ВхГхШ, мм |
2300х1000х900 |
*При заказе выше 1600А габаритные размеры будут меняться.
КСО-А12-10-Х-Х-УЗ
1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; У3; УХЛ1
2. Номинальный ток главных цепей
3. Номер схемы главных цепей (по приложению)
4. Номинальное напряжение камеры, кВ
5. Номер серии исполнения
6. Камера сборная одностороннего обслуживания
Внешний вид КСО-А12-10
*Рисунок*
Место под счетчик
Микропроцессорный блок
Кнопка управления ВВ
Смотровое окно
Фаза А
Фаза С
Фаза В
Шинный разъединитель
ТОЛ 10
Линейный разъединитель
ТЗЛМ
Отсек РЗиА
Вакуумный выключатель AVL
Привод заземляющих ножей
Привод главных ножей
ОПН
Кабельный отсек
