Камеры одностороннего обслуживания серии КСО-А17-20

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

●предназначено для работы в закрытых помещениях;
●климатическое исполнение У, категория размещения 3, тип окружающей
●атмосферы | по ГОСТ 15150;
●температура окружающего воздуха внутри помещения от -5 до +40°С (температура хранения от -40 до +50°С);
●относительная влажность воздуха 95% при температуре +40°С;
●высота установки над уровнем моря не более 1 000 метров.

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Номинальный ток сборных шин, А

630-1250

Номинальный ток главных цепей камер, А

630-1250

Номинальный ток отключения главных коммутационных аппаратов камер, кА

25

Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальная частота сети, Гц

50

Вид присоединений

кабельное

Условия обслуживания

односторонее

Степень защиты ГОСТ 14254-96

IРЗ1

Габаритные размеры ВхГхШ, мм

2300х1450х800

КСО-А17-20-Х-Х-УЗ

1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; УЗ; УХЛ1

2. Номинальный ток главных цепей

3. Номер схемы главных цепей (по приложению)

4. Номинальное напряжение камеры, кВ

5. Номер серии исполнения

6. Камера сборная одностороннего обслуживания

Схемы

Условия эксплуатации Основные параметры Схемы
Условия эксплуатации

Условия эксплуатации

●предназначено для работы в закрытых помещениях;
●климатическое исполнение У, категория размещения 3, тип окружающей
●атмосферы | по ГОСТ 15150;
●температура окружающего воздуха внутри помещения от -5 до +40°С (температура хранения от -40 до +50°С);
●относительная влажность воздуха 95% при температуре +40°С;
●высота установки над уровнем моря не более 1 000 метров.
Основные параметры

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Номинальный ток сборных шин, А

630-1250

Номинальный ток главных цепей камер, А

630-1250

Номинальный ток отключения главных коммутационных аппаратов камер, кА

25

Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальная частота сети, Гц

50

Вид присоединений

кабельное

Условия обслуживания

односторонее

Степень защиты ГОСТ 14254-96

IРЗ1

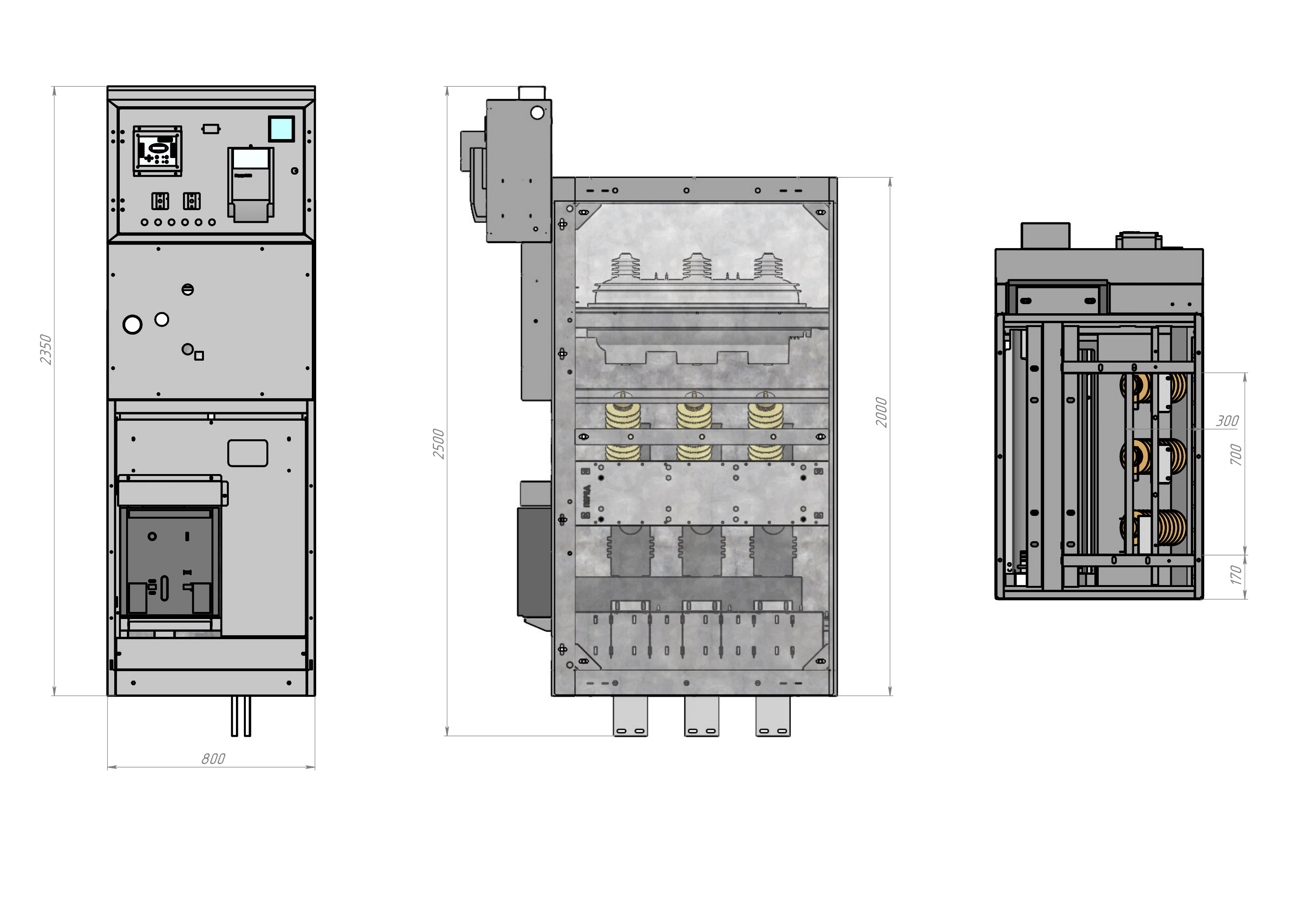

Габаритные размеры ВхГхШ, мм

2300х1450х800

КСО-А17-20-Х-Х-УЗ

1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; УЗ; УХЛ1

2. Номинальный ток главных цепей

3. Номер схемы главных цепей (по приложению)

4. Номинальное напряжение камеры, кВ

5. Номер серии исполнения

6. Камера сборная одностороннего обслуживания

Схемы

Схемы

Камеры одностороннего обслуживания серии КСО-А17-20

Камеры одностороннего обслуживания серии КСО-А17-20

Камеры предназначены для приёма и распределения электрической энергии в установках трёхфазного переменного тока промышленной частотой 50Гц номинальным напряжением 20 кВ в сетях с изолированной или заземлённой через дугогасительный реактор или заземляющий резистор нейтралью и применяются для нового строительства, расширения, реконструкции, и в техническом перевооружении распределительных и трансформаторных подстанций 20/0,4 кВ.
Камеры являются устройством внутренней установки, оснащённые вакуумным выключателем и элегазовым выключателем нагрузки, обладающим сравнительно малыми габаритами, а также простотой технического обслуживания и ремонта.

Условия эксплуатации
●предназначено для работы в закрытых помещениях;
●климатическое исполнение У, категория размещения 3, тип окружающей
●атмосферы | по ГОСТ 15150;
●температура окружающего воздуха внутри помещения от -5 до +40°С (температура хранения от -40 до +50°С);
●относительная влажность воздуха 95% при температуре +40°С;
●высота установки над уровнем моря не более 1 000 метров.
Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

20

Наибольшее рабочее напряжение, кВ

24

Номинальный ток сборных шин, А

630-1250

Номинальный ток главных цепей камер, А

630-1250

Номинальный ток отключения главных коммутационных аппаратов камер, кА

25

Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

25

Номинальная частота сети, Гц

50

Вид присоединений

кабельное

Условия обслуживания

односторонее

Степень защиты ГОСТ 14254-96

IРЗ1

Габаритные размеры ВхГхШ, мм

2300х1450х800

КСО-А17-20-Х-Х-УЗ

1. Климатическое исполнение и категория размещение по ГОСТ 15150-69; У1; УЗ; УХЛ1

2. Номинальный ток главных цепей

3. Номер схемы главных цепей (по приложению)

4. Номинальное напряжение камеры, кВ

5. Номер серии исполнения

6. Камера сборная одностороннего обслуживания
