Камеры одностороннего обслуживания серии КСО-А18-10

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

- в части воздействия климатических факторов внешней среды - исполнение У категории 3 по ГОСТ 12150-69 и ГОСТ 15543.1-89;
- температура окружающего воздуха в помещении РУ от -5 до +40°C;
- высота установки камер над уровнем моря - не более 1 000 м, допускается применение на высоте над уровнем моря более 1 000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90;
- окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
- номинальный режим работы – продолжительный;
- рабочее положение в пространстве - вертикальное, допустимое отклонение не более +5 градусов от вертикали.

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10

Наибольшее рабочее напряжение, кВ

7,2; 12

Номинальный ток сборных шин, А

до 2500

Номинальный ток главных цепей шкафов, А

до 2500

Номинальный ток главных цепей камер с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А

630

Номинальный ток отключения выключателя встроенного в шкаф, кА

20; 25; 31,5

Номинальный ток электродинамическиой стойкости главных цепей камеры (амплитуда), кА

51

Ток термической стойкости (3 сек) камер, кА

20; 31,5

Номинальное напряжение вторичных цепей (постоянного/переменного тока), В

110/220

Вид присоединений

- кабельное

- шинное

Условия обслуживания

одностороннее

Степень защиты ГОСТ 14254-96

до IP54

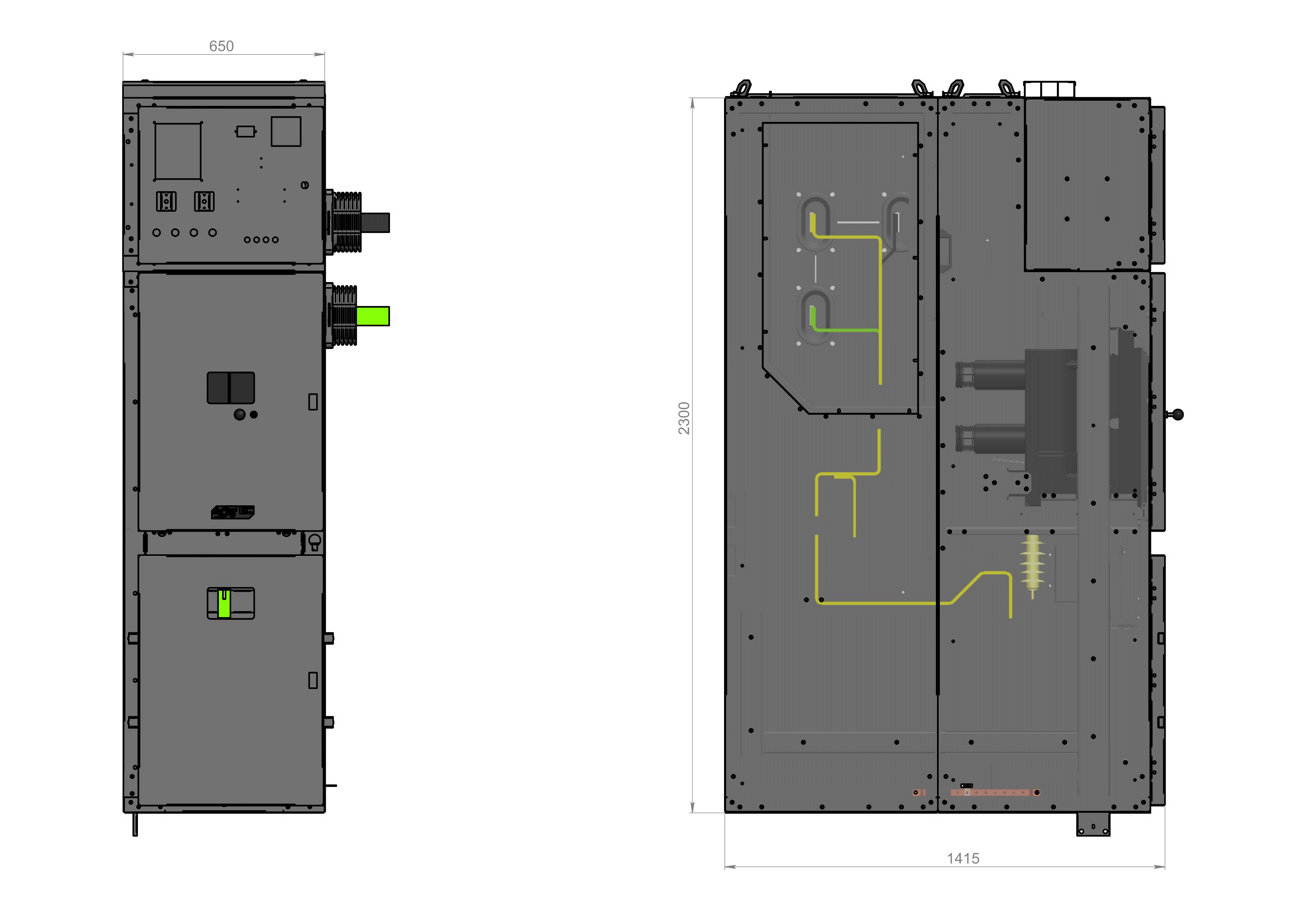

Габаритные решения ВхГхШ, мм

2300х1415х650

Схемы

Клапаны сброса давления
Отсек сборных шин
Заземлитель
Трансформаторы тока
Кабельный отсек
Отсек РЗиА
Трансформатор ТЗЛМ
