Ячейка высоковольтная серии KPH I-IV

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

●высота над уровнем моря не более 1 000 м;
●температура окружающего воздуха от -45 до +50°С;
●в части воздействия климатических факторов внешней среды - исполнение УХЛ категории 1 по ГОСТ 15150-69;
●окружающая среда - не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10

Ток электродинамической стойкости, кА

51

Ток термической стойкости (3 сек), не менее, кА

25

Изоляция по ГОСТ1516.1-76

нормальная

Вид изоляции

воздушная

Наличие изоляции токоведущих частей

с неизолированными шинами

Вид линейных высоковольтных подсоединений

ввод - воздушный/кабельный

вывод - воздушный/кабельный

Условия обслуживания

двухстороннее

Степень защиты ГОСТ 14254-96

IР34

Вид управления

местное

КРН-ХХ-10

1. Номинальное напряжение

2. Номер серии

3. Комплектное устройство наружной установки

Схемы

Её функции:

● оперативные переключения в распределительной сети;

● автоматическое отключение поврежденного участка;

● автоматическое повторное включение линии;

● на базе двух КРН-6(10) - автоматическое включение резервного питания (АВР);

● организация учёта потребления электроэнергии с классами точности от 0,25 (коммерческий учёт);

● возможность организации сбора информации о параметрах режима работы сети на основе микропроцессорных устройств защиты и учёта электроэнергии;

Принципиальная схема КРН

*Рисунок*

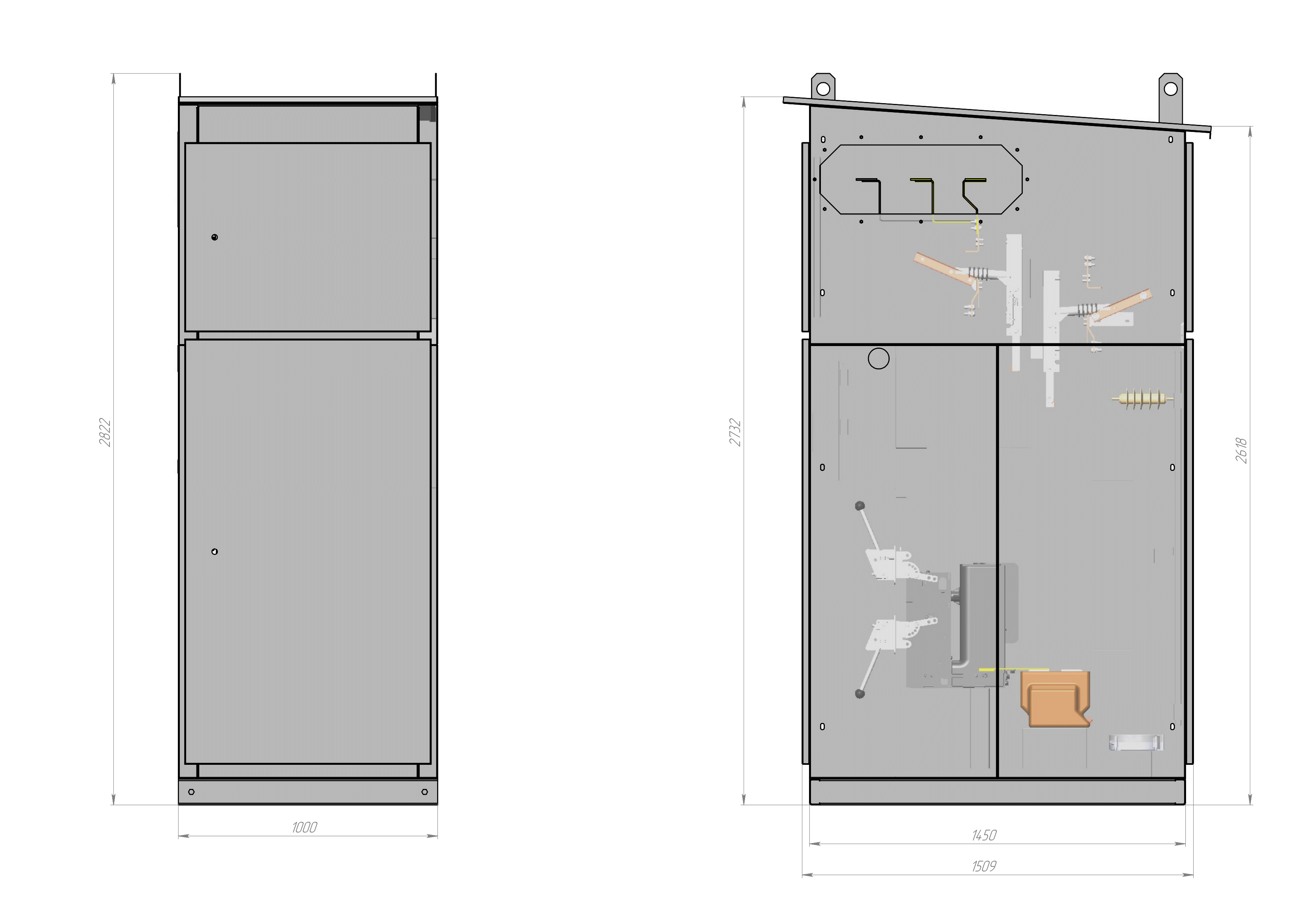

Габаритные размеры ячейки

*Рисунок*

1000

2800

875

1475
