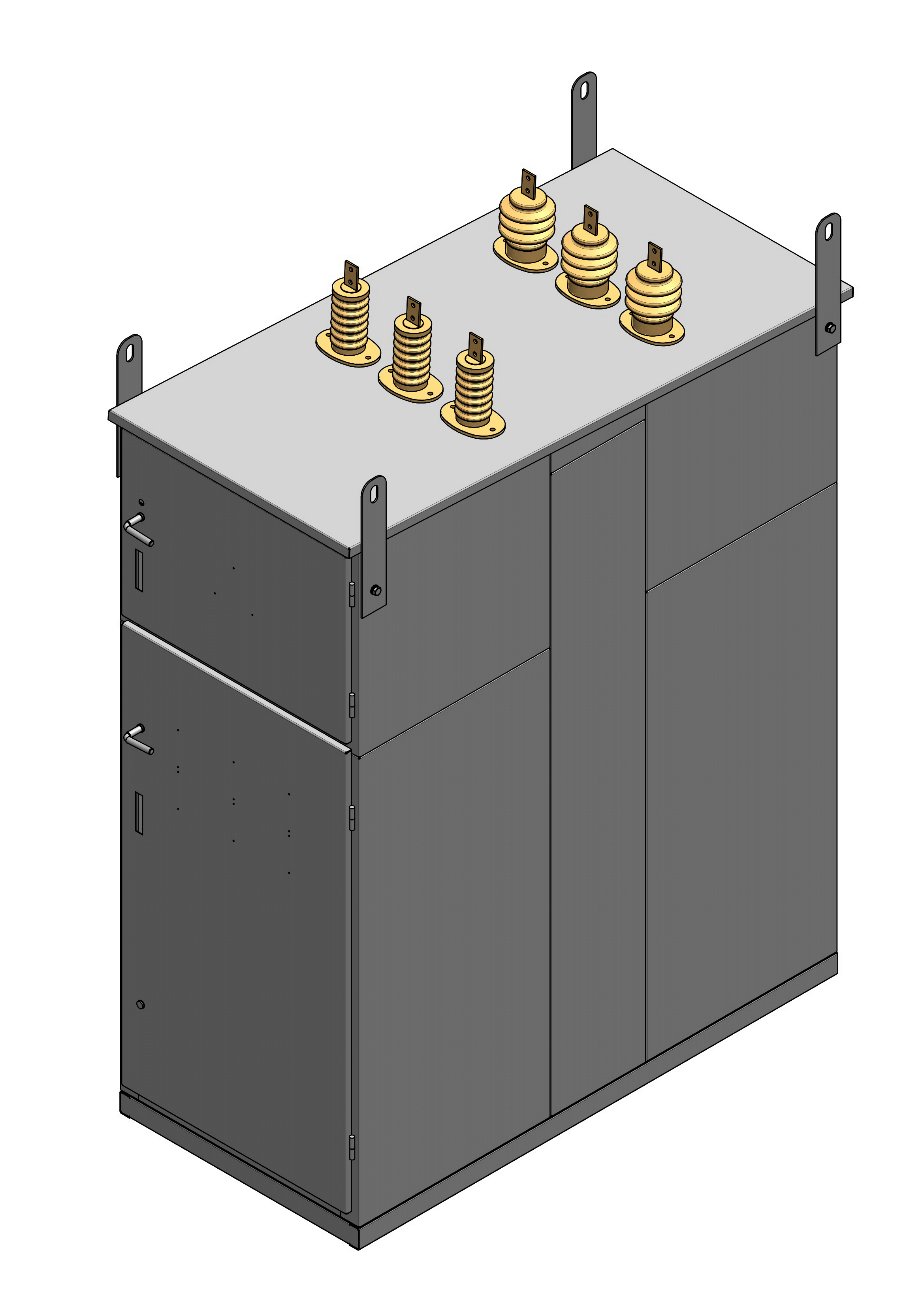

Ячейка высоковольтная серии ЯКНО (6/10/20кВ)

Категория:Высоковольтные распределительные устройства
Оставить заявку

Условия эксплуатации

Условия экплуатации:
- высота над уровнем моря не более 1 000м;
- температура окружающего воздуха от -45 до +50°С;
- в части воздействия климатических факторов внешней среды - исполнение У категории 1 по ГОСТ 15150-69;
- окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10; 20

Ток электродинамической стойкости, кА

51

Ток термической стойкости (3 сек), не менее, кА

25

Изоляция по ГОСТ1516.1-76

нормальная

Вид изоляции

воздушная

Наличие изоляции токоведущих частей

с неиозолированными шинами

Вид линейных высоковольтных подсоединений

ввод - воздушный/кабельный

вывод - воздушный/кабельный

Условия обслуживания

двухстороннее

Степень защиты ГОСТ 14254-96

IРЗ4

Вид управления

местное

ЯКНо-ХХ-Х /Х- Х

1. Номер схемы соединений

2. Классификация вывода: В - воздушный/ К - кабельный

3. Классификация ввода: В - воздушный/ К - кабельный

4. Номинальное напряжение, кВ

5. Ячейка комплектная наружного исполнения отдельностоящая

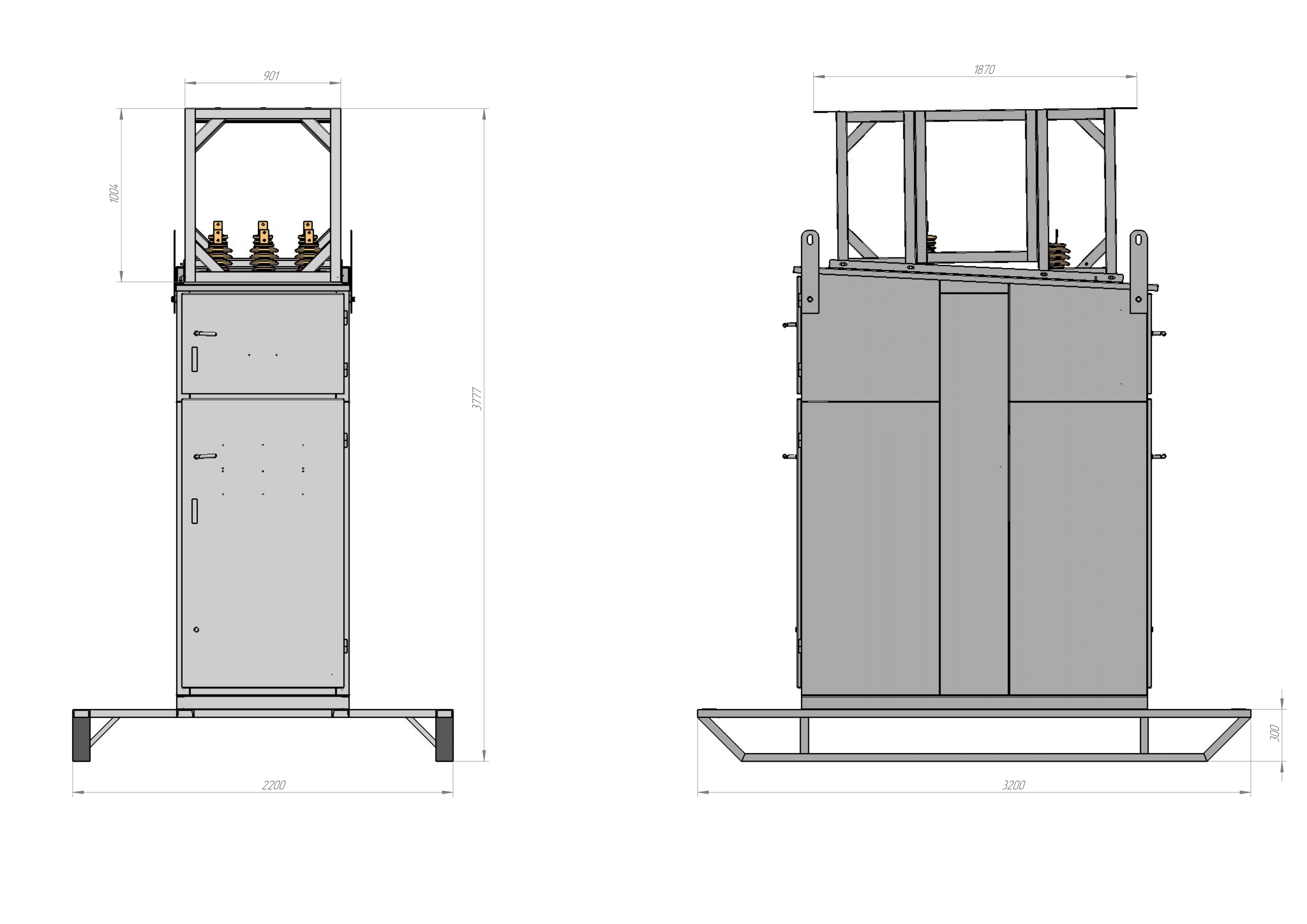

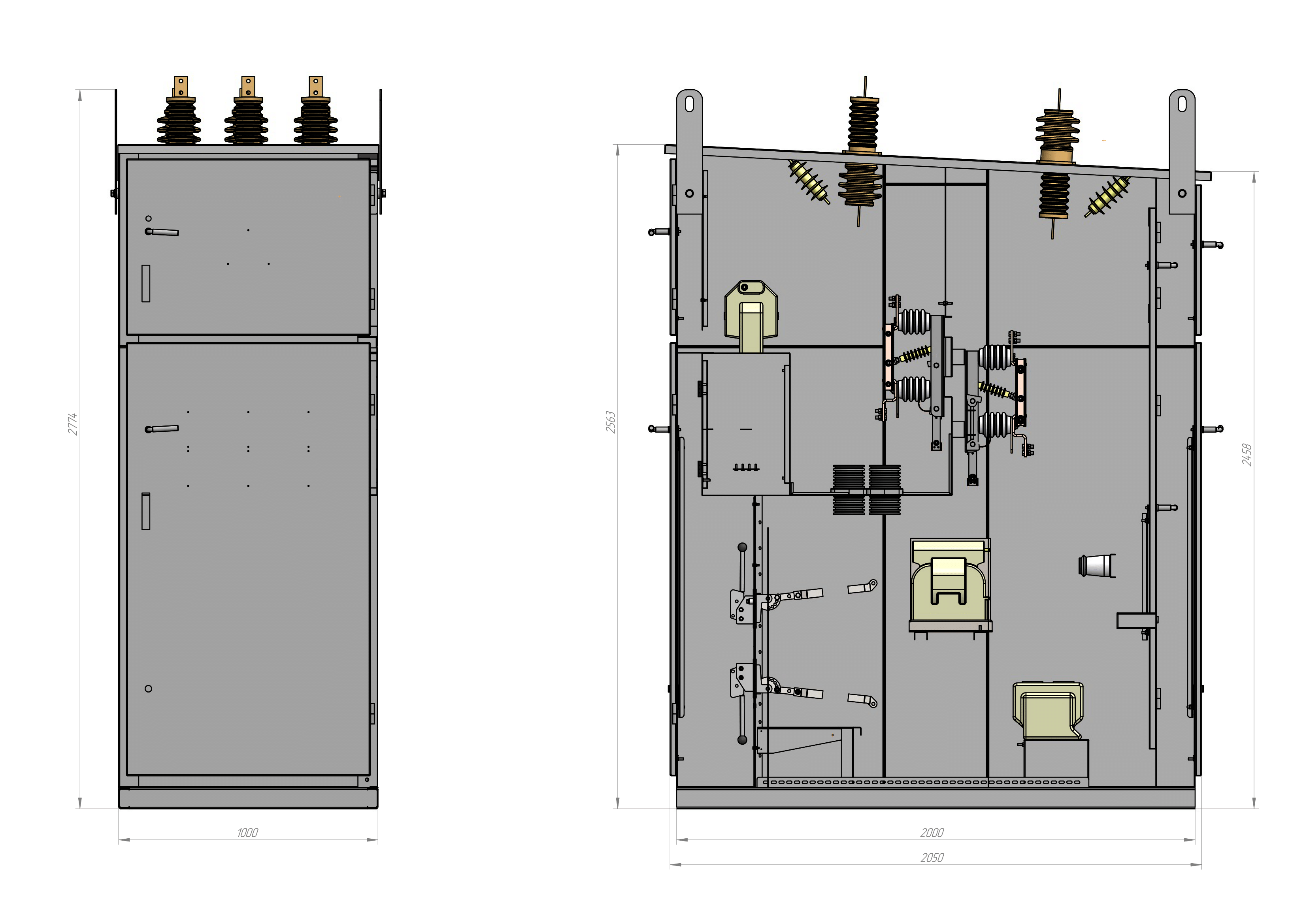

Схемы

Условия эксплуатации Основные параметры Схемы
Условия эксплуатации

Условия эксплуатации

Условия экплуатации:
- высота над уровнем моря не более 1 000м;
- температура окружающего воздуха от -45 до +50°С;
- в части воздействия климатических факторов внешней среды - исполнение У категории 1 по ГОСТ 15150-69;
- окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.
Основные параметры

Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10; 20

Ток электродинамической стойкости, кА

51

Ток термической стойкости (3 сек), не менее, кА

25

Изоляция по ГОСТ1516.1-76

нормальная

Вид изоляции

воздушная

Наличие изоляции токоведущих частей

с неиозолированными шинами

Вид линейных высоковольтных подсоединений

ввод - воздушный/кабельный

вывод - воздушный/кабельный

Условия обслуживания

двухстороннее

Степень защиты ГОСТ 14254-96

IРЗ4

Вид управления

местное

ЯКНо-ХХ-Х /Х- Х

1. Номер схемы соединений

2. Классификация вывода: В - воздушный/ К - кабельный

3. Классификация ввода: В - воздушный/ К - кабельный

4. Номинальное напряжение, кВ

5. Ячейка комплектная наружного исполнения отдельностоящая

Схемы

Схемы

Ячейка высоковольтная серии ЯКНО (6/10/20кВ)

Ячейка высоковольтная серии ЯКНО (6/10/20кВ)
Ячейка высоковольтная серии ЯКНО (6/10/20кВ)

Ячейка предназначена для приёма и распределения электрической энергии трёхфазного переменного тока напряжением 6, 10 кВ, 20 кВ промышленной частоты 50 Гц. Это установка наружного исполнения и применяется для подключения питания и защиты электрооборудования мощных карьерных электропотребителей в распределительных сетях.

Условия эксплуатации
Условия экплуатации:
- высота над уровнем моря не более 1 000м;
- температура окружающего воздуха от -45 до +50°С;
- в части воздействия климатических факторов внешней среды - исполнение У категории 1 по ГОСТ 15150-69;
- окружающая среда: не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию.
Основные параметры

Основные параметры:

Наименования параметров

Значения параметров

Номинальное напряжение, кВ

6; 10; 20

Ток электродинамической стойкости, кА

51

Ток термической стойкости (3 сек), не менее, кА

25

Изоляция по ГОСТ1516.1-76

нормальная

Вид изоляции

воздушная

Наличие изоляции токоведущих частей

с неиозолированными шинами

Вид линейных высоковольтных подсоединений

ввод - воздушный/кабельный

вывод - воздушный/кабельный

Условия обслуживания

двухстороннее

Степень защиты ГОСТ 14254-96

IРЗ4

Вид управления

местное

ЯКНо-ХХ-Х /Х- Х

1. Номер схемы соединений

2. Классификация вывода: В - воздушный/ К - кабельный

3. Классификация ввода: В - воздушный/ К - кабельный

4. Номинальное напряжение, кВ

5. Ячейка комплектная наружного исполнения отдельностоящая
