Основные параметры
|
|
ВН |
НН |
|
Номинальное напряжение |
35 кВ |
0,4 кВ
|
|
Максимальное рабочее напряжение |
40,5 кВ |
0,69 кВ
|
|
Номинальный ток |
до 630 А |
до 4000 А
|
|
Номинальная частота |
50 Гц
|
|
|
Мощность трансформатора |
от 25 кВА до 2500 кВА
|
|
|
Комплектация |
Разъединитель РДЗ.1-35/1000 УХЛ1 (воздушный ввод) – 1 шт, Высоковольтный предохранитель ПКТ-35 кВ – 3 шт, Ограничители перенапряжения ОПН-35 кВ – 3 шт, узел силового трансформатора 35 кВ – шины/кабель. Силовой трансформатор 35/0,4 кВ – 1 шт |
ЗРУ-0,4 кВ, состоящее из 1 или нескольких металлических шкафов, с комплектацией оборудования в зависимости от запроса (автоматы, рубильники, рпс). Система внутреннего и внешнего освещения, узел силового трансформатора 0,4 кВ – шины/кабель. Прибор учета и измерения. |
Схемы
Основные параметры
|
|
ВН |
НН |
|
Номинальное напряжение |
35 кВ |
0,4 кВ
|
|
Максимальное рабочее напряжение |
40,5 кВ |
0,69 кВ
|
|
Номинальный ток |
до 630 А |
до 4000 А
|
|
Номинальная частота |
50 Гц
|
|
|
Мощность трансформатора |
от 25 кВА до 2500 кВА
|
|
|
Комплектация |
Разъединитель РДЗ.1-35/1000 УХЛ1 (воздушный ввод) – 1 шт, Высоковольтный предохранитель ПКТ-35 кВ – 3 шт, Ограничители перенапряжения ОПН-35 кВ – 3 шт, узел силового трансформатора 35 кВ – шины/кабель. Силовой трансформатор 35/0,4 кВ – 1 шт |
ЗРУ-0,4 кВ, состоящее из 1 или нескольких металлических шкафов, с комплектацией оборудования в зависимости от запроса (автоматы, рубильники, рпс). Система внутреннего и внешнего освещения, узел силового трансформатора 0,4 кВ – шины/кабель. Прибор учета и измерения. |
Схемы
Комплектная трансформаторная подстанция открытого типа (Далее – КТПС 35/0,4 кВ) предназначена для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц, для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населённых пунктов, небольших промышленных объектов и прочих потребителей электроэнергии.

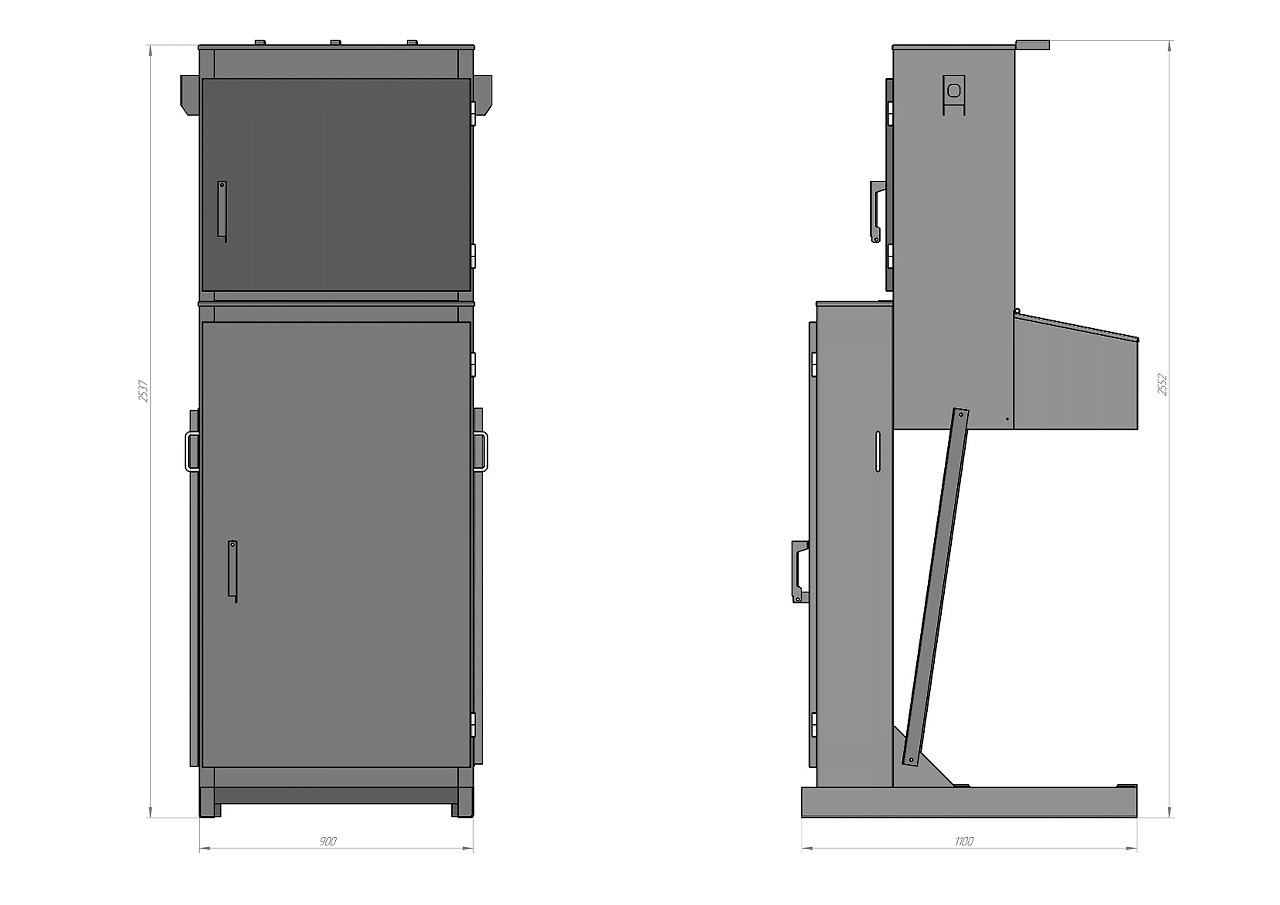

КТПС 35/0,4 кВ представляет собой металлоконструкцию, которая позволяет расположить оборудование подстанции на двух уровнях, тем самым уменьшая занимаемую ей площадь и обеспечивая визуальный контроль за высоковольтным оборудованием. На первом уровне металлоконструкции располагается шкаф РУ 0,4 кВ, на втором – силовой трансформатор, предохранители, ОПН и высоковольтный разъединитель. Оперативные блокировки и защитные ограждения обеспечивают безопасную и удобную эксплуатацию подстанции.
Разъединитель РДЗ.1-35/1000 УХЛ1 (воздушный ввод), система обогрева РУ 0,4 кВ, система внутреннего и внешнего освещения, ОПН, связи: Разъединитель - Трансформатор - РУ 0,4 кВ
|
|
ВН |
НН |
|
Номинальное напряжение |
35 кВ |
0,4 кВ
|
|
Максимальное рабочее напряжение |
40,5 кВ |
0,69 кВ
|
|
Номинальный ток |
до 630 А |
до 4000 А
|
|
Номинальная частота |
50 Гц
|
|
|
Мощность трансформатора |
от 25 кВА до 2500 кВА
|
|
|
Комплектация |
Разъединитель РДЗ.1-35/1000 УХЛ1 (воздушный ввод) – 1 шт, Высоковольтный предохранитель ПКТ-35 кВ – 3 шт, Ограничители перенапряжения ОПН-35 кВ – 3 шт, узел силового трансформатора 35 кВ – шины/кабель. Силовой трансформатор 35/0,4 кВ – 1 шт |
ЗРУ-0,4 кВ, состоящее из 1 или нескольких металлических шкафов, с комплектацией оборудования в зависимости от запроса (автоматы, рубильники, рпс). Система внутреннего и внешнего освещения, узел силового трансформатора 0,4 кВ – шины/кабель. Прибор учета и измерения. |
