Трансформаторные подстанции

Наша компания проектирует и производит комплектные трансформаторные подстанции (КТП), которые используют в коммунальных, сельских и промышленных системах электроснабжения. Их основная задача – прием и передача напряжения, а также распределение энергии по снабжающим системам.

Предприятие производит комплектные трансформаторные подстанции (КТП) номинальным напряжением 6-10-20-35/0,4 кВ мощностью от 25 до 4000 кВА.

Трансформаторная подстанция состоит из основных элементов:

-    силового трансформатора

-    распределительного устройства высокого напряжения,

-    распределительного устройства низкого напряжения.



Условия эксплуатации:

-    высота над уровнем моря не более 1000 м;

-    температура окружающего воздуха от -45 до +50°С;

-    в части воздействия климатических факторов внешней среды;

-    исполнение У категории 1 по ГОСТ 12150-69 и ГОСТ 15.543-89;

-    номинальный режим работы - продолжительный;

-    рабочее положение в пространстве - вертикальное, допустимое отклонение не более +5 градусов от вертикали.



КТП не предназначены для работы:

-    в условиях резких толчков, ударов, сильной тряски;

-    в среде, содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию;

-    на подвижных установках и в шахтах;

*по специальному заказу предусмотрено изготовление оборудования, которое выдержит перечисленные условия среды.



Основные параметры:

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

25; 40; 63; 100; 160; 250; 400;630; 1000; 1250; 1600; 2500;3200; 4000

Номинальное напряжение на стороне ВН, кВ

6; 10; 20 ;35

Номинальное напряжение на стороне НН, кВ

0,4

Ток электродинамической стойкости сборных шин РУНН, кА

25; 50

Ток термической стойкости сборных шин РУНН, кА

10; 25

Сопротивление цепей, МОм (не менее): ВН/НН

1000

Уровень изоляции по ГОСТ 1516.3-96

Нормальная



Примечание:

1) определяется заказом;

2) значения для КТП более 630 кВА;

3) Допустимая нагрузка отходящих линий не должна превышать длительно допустимой нагрузки на автоматические выключатели в соответствии с ТО и ИЭ на них с учетом превышения температуры воздуха внутренних шкафов РУ-0,4 кВ (150С).



Назначение

Наша компания проектирует и производит комплектные трансформаторные подстанции (КТП), которые используют в коммунальных, сельских и промышленных системах электроснабжения. Их основная задача – прием и передача напряжения, а также распределение энергии по снабжающим системам.

Предприятие производит комплектные трансформаторные подстанции (КТП) номинальным напряжением 6-10-20-35/0,4 кВ мощностью от 25 до 4000 кВА.

Трансформаторная подстанция состоит из основных элементов:

-    силового трансформатора

-    распределительного устройства высокого напряжения,

-    распределительного устройства низкого напряжения.



Условия эксплуатации:

-    высота над уровнем моря не более 1000 м;

-    температура окружающего воздуха от -45 до +50°С;

-    в части воздействия климатических факторов внешней среды;

-    исполнение У категории 1 по ГОСТ 12150-69 и ГОСТ 15.543-89;

-    номинальный режим работы - продолжительный;

-    рабочее положение в пространстве - вертикальное, допустимое отклонение не более +5 градусов от вертикали.



КТП не предназначены для работы:

-    в условиях резких толчков, ударов, сильной тряски;

-    в среде, содержащей токопроводящую пыль, едкие пары и газы, разрушающие металл и изоляцию;

-    на подвижных установках и в шахтах;

*по специальному заказу предусмотрено изготовление оборудования, которое выдержит перечисленные условия среды.



Основные параметры:

Наименование параметра

Значение параметра

Мощность силового трансформатора, кВА

25; 40; 63; 100; 160; 250; 400;630; 1000; 1250; 1600; 2500;3200; 4000

Номинальное напряжение на стороне ВН, кВ

6; 10; 20 ;35

Номинальное напряжение на стороне НН, кВ

0,4

Ток электродинамической стойкости сборных шин РУНН, кА

25; 50

Ток термической стойкости сборных шин РУНН, кА

10; 25

Сопротивление цепей, МОм (не менее): ВН/НН

1000

Уровень изоляции по ГОСТ 1516.3-96

Нормальная



Примечание:

1) определяется заказом;

2) значения для КТП более 630 кВА;

3) Допустимая нагрузка отходящих линий не должна превышать длительно допустимой нагрузки на автоматические выключатели в соответствии с ТО и ИЭ на них с учетом превышения температуры воздуха внутренних шкафов РУ-0,4 кВ (150С).



Комплектная трансформаторная подстанция открытого типа КТПС 35/0,4 кВ

Подробнее

Блочно-модульная трансформаторная подстанция из панелей типа “сэндвич”

Подстанция служит для приёма, преобразования и распределения электроэнергии. Выполнена из одного или нескольких блок-модулей. Здание подстанции оснащено освещением, отоплением, кондиционированием, принудительной вентиляцией и охранно-пожарной сигнализацией. Цвет подстанции согласовывается с заказчиком.

Подстанция состоит из:

    блочно-модульного здания (БМЗ)
    силовых трансформаторов типа ТМ, ТМГ, ТСЛ
    РУ-6-10-20кВ: КСО А12-10, КСО А15-20, КСО А17-20, КСО - 366 и др.
    РУ-0,4 кВ: Панели ЩО-70, ШНН, ШСН и др.
    лестницы и площадки для вывода трансформатора в ремонт
    дополнительное оборудование для установки в модульном здании, (УКРМ, ДГУ и др.)

Блок-модуль, из которого собирается подстанция, представляет собой металлический каркас с несущими опорами (стойками). Стены блок-модуля выполнены из трёхслойных стеновых панелей типа “сэндвич” толщиной от 50 до 100 мм с окрашенной или оцинкованной металлической облицовкой и минераловатным (негорючим) утеплителем на базальтовой основе.

Основанием блока служит металлоконструкция - сварная рама из сортового металлопроката. На нижнюю полку рамы приварены стальные листы, на которых размещён слой теплоизоляционного материала. Полом блока служат стальные рифлёные листы, приваренные на верхнюю полку рамы. Для ввода и подключения кабелей в полу в местах установки шкафов с электрооборудованием выполнены отверстия с уплотнением. В основании блок-модуля для закатывания (выкатывания) трансформатора имеются направляющие элементы.

Для естественной вентиляции трансформаторов имеются жалюзи с двумя рабочими положениями: “открыто” и “закрыто”. Зимой жалюзи должны находиться в положении “закрыто”, а летом “открыто”. Для освещения внутри блоков имеются светильники, включаемые вручную через выключатели. Обогрев в БМЗ осуществляется электронагревателями, работающими в ручном и автоматическом режиме.

Принципиальные электрические схемы подстанции, как и общая компоновка и расположение оборудования, выполняются в соответствии с опросным листом. Вся проводка электрических вторичных соединений в пределах блока выполнена в кабельных каналах. Для соединения проводов, стыкуемых между собой блоков, имеются распределительные коробки, установленные на стенах. С каждой подстанцией поставляется инструкция по сборке, необходимая в процессе монтажа.

* по специальному заказу предусмотрено кондиционирование, принудительная вентиляция и аварийное освещение.




Подробнее

Комплектная трансформаторная подстанция городского типа КТПГ-25-2500кВА/6-10-20-0,4кВ тупикового и проходного типа)

Установка предназначена для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока промышленной частоты 50Гц напряжением 6-10-20кВ в электроэнергию напряжением 0,4 кВ. Она применяется для электроснабжения жилых и общественных объектов, а также небольших промышленных предприятий.
Подробнее

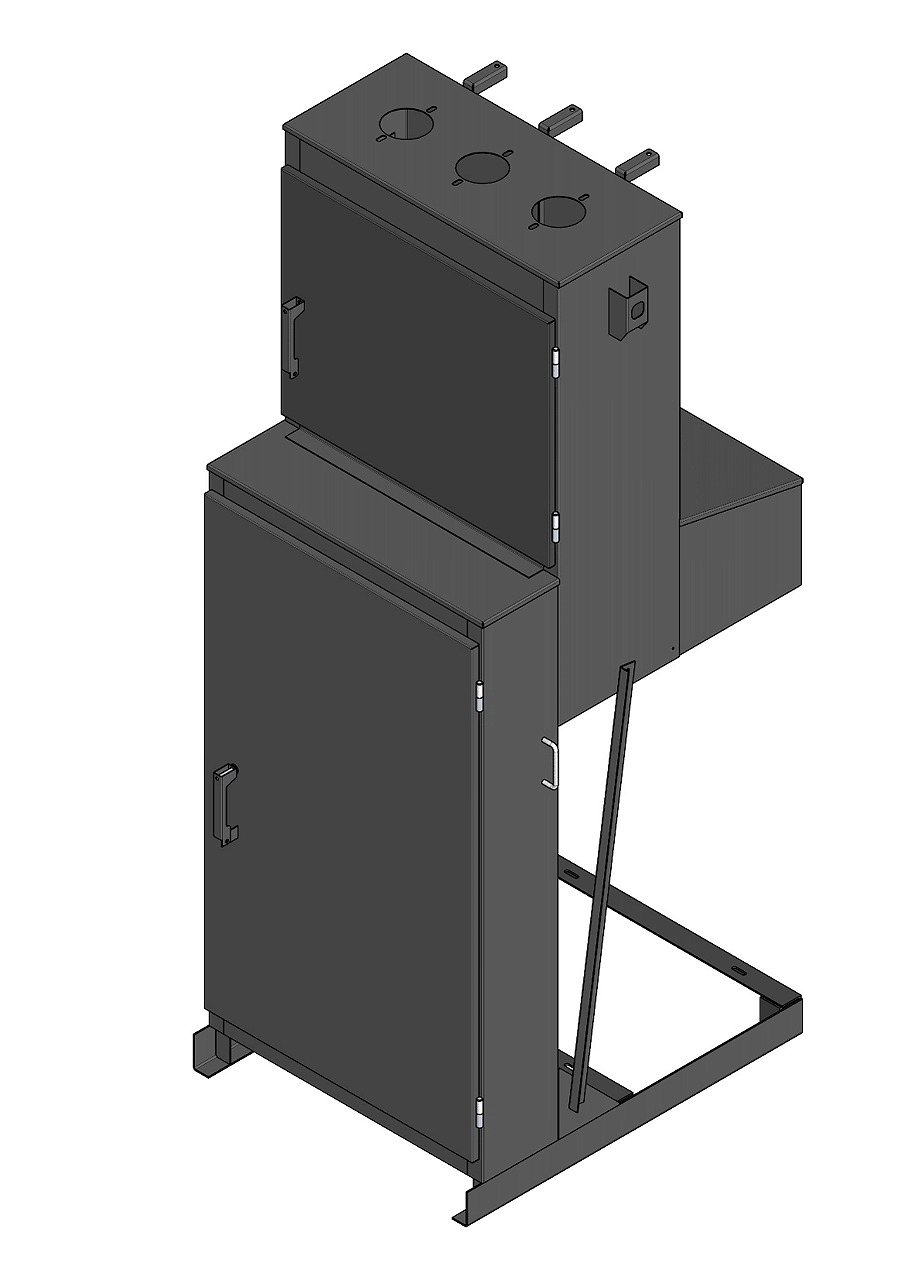

Комплектная трансформаторная подстанция мачтового типа (КТПМ (воздушный ввод) 25-250/10(20)(6)-0,4(0,23) кВ)

Установка представляет собой подстанцию напряжением 6-10 кВ, мощностью 25-250 кВА, служащая для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока. Её оборудование установлено на конструкциях или на опорах ВЛ на высоте, не требующей̆ ограждения.
Основные элементы поставляются в собранном или подготовленном для сборки виде. В состав входят: устройство со стороны высшего напряжения (УВН), трансформатор, распределительное устройство со стороны низшего напряжения (РУНН).
КТП может быть на двух опорах. Монтажные части с лёгкостью могут быть собраны либо демонтированы в случае необходимости. Подстанция имеет аккуратный внешний вид и не наносит вреда внешней среде.
Срок службы: не менее 25 лет.
Подробнее

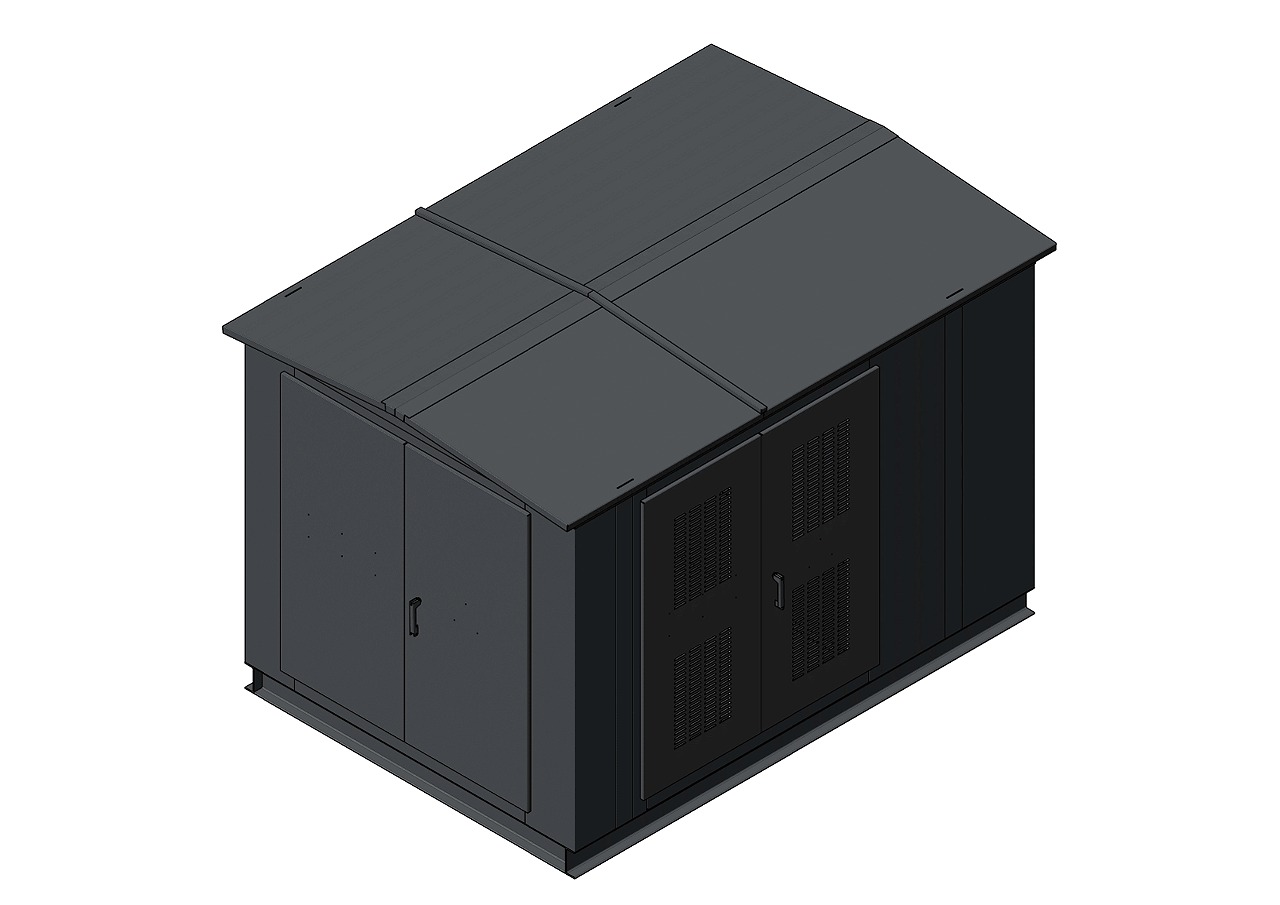

Комплектные трансформаторные подстанции наружной установки КТПН 25-2500/10(20)(6)-0,4кВ

КТПН представляет собой однотрансформаторную подстанцию наружной установки и предназначена для приёма, преобразования и распределения электроэнергии трёхфазного переменного тока частотой 50Гц напряжением 6,10 или 20 кВ, преобразования в электроэнергию напряжением 0,4 кВ.
Подробнее

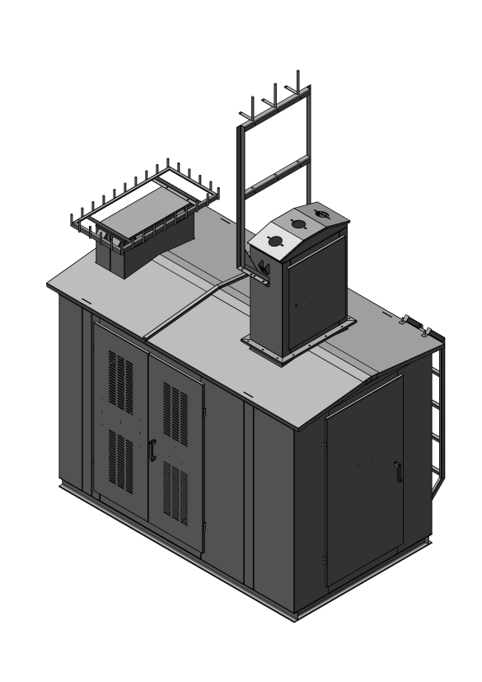

Комплектная трансформаторная подстанция сельского типа

КТП У1 - комплектная трансформаторная подстанция наружной установки с трансформатором мощностью до 630кВА, номинальным напряжением на стороне ВН 6/10кВ, номинальным напряжением НН 0,4кВ,с воздушным вводом и кабельными выводом, тупиковая, климатическое исполнение и категория размещения У1 по ГОСТ 15150-69.
Подробнее
