Основные параметры
Основные параметры:
|
Наименование параметров |
Значение параметров для КТП |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне BH, кВ |
6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 |
|
Номинальное напряжение на стороне HH, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне HH, кA |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Средний ресурс до капремонта не менее, лет |
10 |
|
Установленный полный срок службы (при условии замены аппаратов выходящих из стоя) не менее, лет |
25 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
12(7,2) |
|

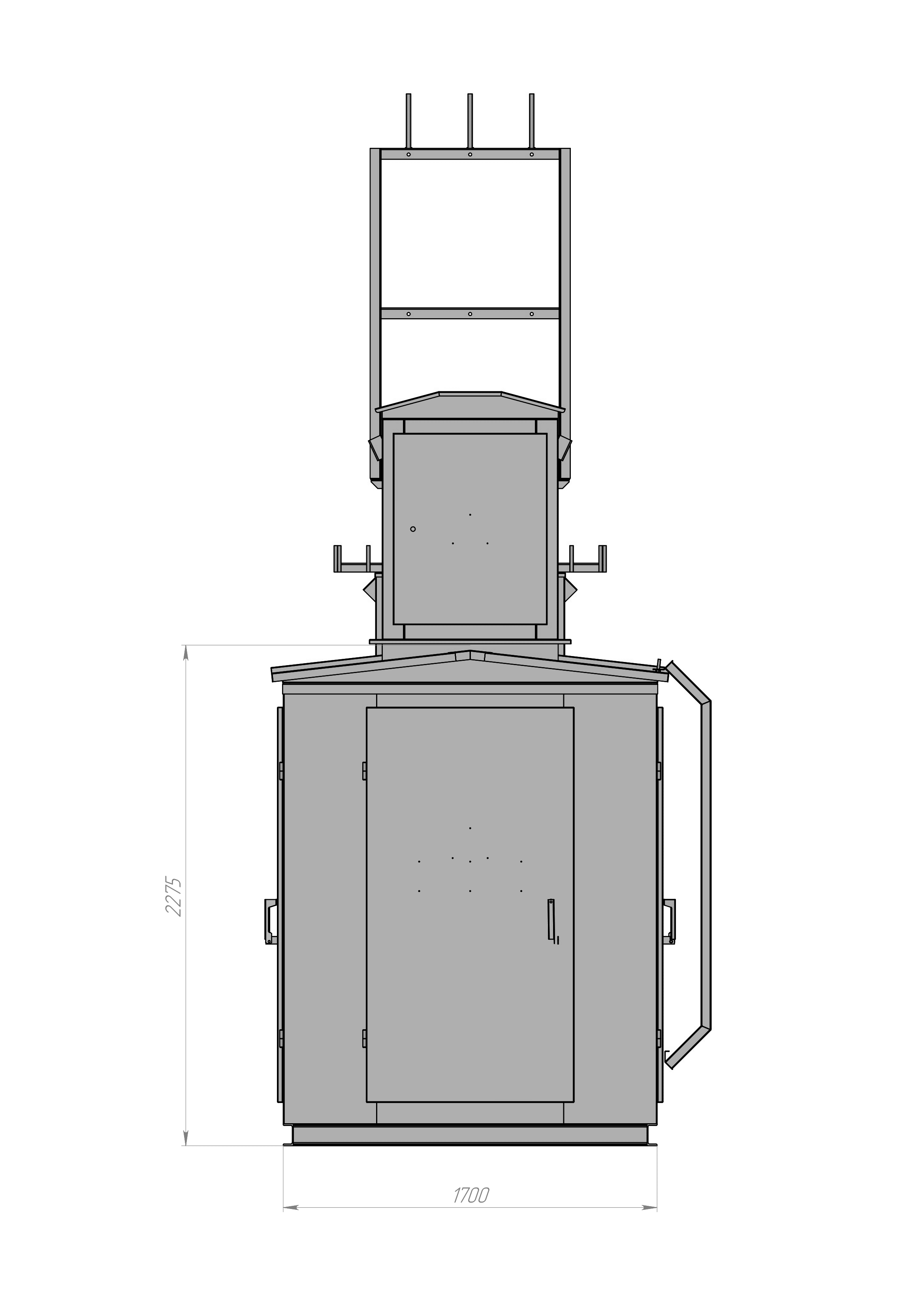

Габаритные размеры LxBxH, мм (в скобках размер с шахтой) |
1600х1400х2250(3550) 1900х1700х2250(3550) 2100х2000х2250 (3550) 2200х2300х3000 (4100) |
|
Вес без трансформатора (не более), кг |
650 750 900 1200 |
Схемы
Основные параметры
Основные параметры:
|
Наименование параметров |
Значение параметров для КТП |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне BH, кВ |
6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 |
|
Номинальное напряжение на стороне HH, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне HH, кA |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Средний ресурс до капремонта не менее, лет |
10 |
|
Установленный полный срок службы (при условии замены аппаратов выходящих из стоя) не менее, лет |
25 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
12(7,2) |
|
Габаритные размеры LxBxH, мм (в скобках размер с шахтой) |
1600х1400х2250(3550) 1900х1700х2250(3550) 2100х2000х2250 (3550) 2200х2300х3000 (4100) |
|
Вес без трансформатора (не более), кг |
650 750 900 1200 |
Схемы
Примечание: завод-изготовитель оставляет за собой право преобразовывать и модернизировать свои конструкции с целью улучшения технологичности, в зависимости от комплектации оборудования согласно опросного листа.
Основные параметры:
|
Наименование параметров |
Значение параметров для КТП |
|
Номинальная мощность силового трансформатора |
25 40 63 100 160 250 400 630 1000 12501600 2000 2500 |
|
Номинальное напряжение на стороне BH, кВ |
6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 6; 10; 20 |
|
Номинальное напряжение на стороне HH, кВ |
0,4 |
|
Ток термической стойкости в течение 1 сек на стороне HH, кA |
6,3 6,3 8,3 12,5 16 20 25 31,5 31,5 31,5 |
|
Средний ресурс до капремонта не менее, лет |
10 |
|
Установленный полный срок службы (при условии замены аппаратов выходящих из стоя) не менее, лет |
25 |
|
Наибольшее рабочее напряжение на стороне ВН, кВ |
12(7,2) |
|
Габаритные размеры LxBxH, мм (в скобках размер с шахтой) |
1600х1400х2250(3550) 1900х1700х2250(3550) 2100х2000х2250 (3550) 2200х2300х3000 (4100) |
|
Вес без трансформатора (не более), кг |
650 750 900 1200 |
